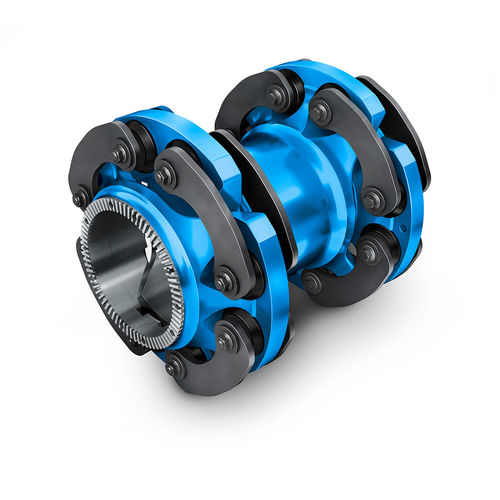

金属製シャフト GKG

ジンバル構造ダブルロコモーティブ

弾性二重関節式カルダンカップリング 5つのサイズで、公称トルク範囲は最大TKN = 5,861 Nm 使用温度範囲：–30 °C ～ +70 °C 高品質による確実な接続 FLENDER GKG® カルダンカップリングは、弾性のある二重関節式出力カップリングであり、ギアユニットと駆動車輪セット軸間のトルクを完全に伝達しつつ、台車の一次サスペンションのミスアライメントを補正するために使用されます。 このカップリングは、非常に大きな軸変位を許容し、車軸とギアユニット間の大きな位置ずれを許容しながら、極めてわずかな反力しか発生させません。 FLENDER GKGカップリングの部品は、ギアユニット側と車輪セットシャフト側に個別に設置可能です。 カップリング部品には、保護されたゴム要素を備えた、あらかじめ取り付け済みで自己調整機能付きの球面ベアリングが付属しています。これらは、最大100万キロメートルの走行距離に相当する長い耐用年数を誇ります。ブラケットを球面ベアリングのピンにねじ込むことで、標準的な工具を使用して簡単にカップリングを取り付けることができます。スペーサーは自動的に中心位置に調整されます。 メリットの概要 最大100万キロメートルの走行距離に相当する長寿命 球面ゴム要素により、非常に大きな軸の変位や、車軸とギアユニット間の大きな位置ずれに対応可能 低い反力 ドイツ製、世界中で使用されています 路面電車 地下鉄 機関車
