エアープレス機 30 KHP

接合組み立てトグル

製品名

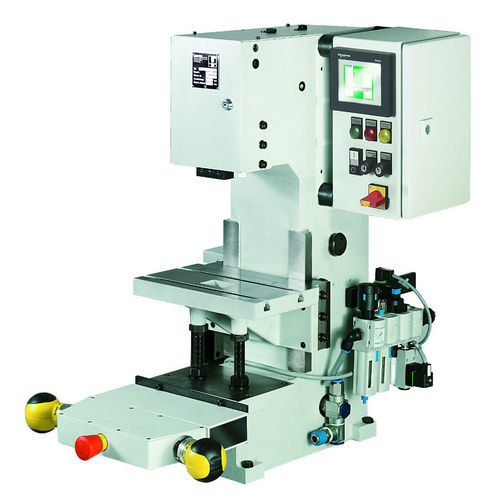

空気圧ニーレバープレス KHP 30 kN

概要
組立・接合工程向けの高力・高精度プレス作業に適した産業用空気圧ニーレバープレスです。設置高さは最大250 mmまで調整可能、ストロークは5–40 mm。オーバーハング120 mm。ニーレバーによる力伝達で、下死点での最大押圧力は30 kNです。ねじれ防止のプリズムガイドを備え、遊びを無くして調整可能。取り外し可能なクランプ片で取り扱いが容易です。作動圧力6 bar。接続ホース1/2''。両手安全制御（ZS08、SpiceFlex）はオプション。標準色 RAL 7035。質量約150 kg。

寸法表
A2 : 760
B : 520
D : 300
E : 120
G : 70
U : 40
V : Ø 20 H7
Xmin : 120
Xmax : 250
X1 : 40
Y : 815

アクセサリ

• 分割数2–24のロータリーテーブル（SpiceFlex / D-Con制御対応）
• SpiceFlex / D-Con用プラグ接続の有線フットスイッチ
• 両手安全制御 ZS08
• SpiceFlex モジュラー
• 調整可能なアーティキュレーションピース、微調整可能なプランジャー
• 簡易両手安全制御用 SE シリーズ
• 重荷重用スライディングテーブル（機械式、各種バリエーション）

特長
遊び無く調整できるプリズムガイドにより高精度なガイドを実現。クランプ片は前方に取り外し可能で、締付ピンを損傷せずに治具交換が行えます。

技術仕様

• プレス種類: 空気圧ニーレバープレス
• 操作: 制御（オプション）
• オーバーハング: 120 mm
• 設置高さ調整: 最大250 mm
• ストローク長: 5 mm - 40 mm
• 力発生方式: ニーレバー
• 下死点での最大押圧力: 30 kN
• 作動圧力: 6 bar
• 位置決め穴: Ø 20 H7
• クランプ片: 取り外し可能なクランプ片
• ねじれ防止ガイド: プリズムガイド
• ガイド遊び無く調整: 調整シムによる
• 接続ホース: 1/2''
• 両手安全制御 ZS08: オプション
• 両手安全制御 Spice Flex: オプション
• 標準色: RAL 7035
• 重量: 150 kg
