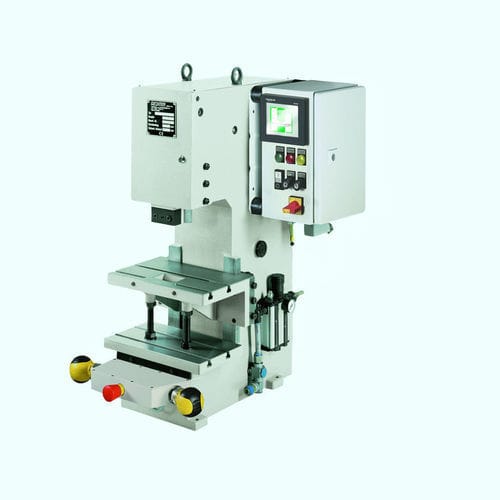

空圧式プレス機 100 KHP

Ｃ形フレ−ムトグル可動式テーブル付き

寸法表
A2: 1010
B: 540
D: 360
E: 160
G: 71
U: 44
V: Ø 25 H7
Xmin: 140
Xmax: 275
X1: 0-40
Y: 1001

仕様

• プレス形式: 調整可能なテーブル付き C型フレーム
• 操作: コントロール（オプション）
• オーバーハング: 160 mm
• 据付高さ調整: 最大 275 mm
• ストローク長: 5 mm - 40 mm
• 力の発生方式: トグルレバー
• 下死点での最大押圧力: 100 kN
• 作動圧力: 6 bar
• 位置決め穴: Ø 25 H7
• クランプ部: 前方取り外し可能なクランプ部
• ねじれ防止ガイド: プリズムガイド
• ガイドの無遊び調整: 調整ガイブにより無段階調整
• 接続ホース: 1/2''
• 両手安全装置 ES06: オプション
• 両手安全装置 ZS06: オプション
• 両手安全装置 ZS08: オプション
• 両手安全装置 SpiceFlex: オプション
• 標準色: RAL 7035
• 重量: 354 kg

付属品

• カラー無しクランピングピン
• カラー付きクランピングピン
• SpiceFlex / D-Con コントロール対応の2–24分割回転テーブル
• SpiceFlex / D-Con 用プラグ接続の有線フットスイッチ
• 両手安全装置 ZS08
• SpiceFlex モジュラー
• 微調整可能な関節部、微細プランジャ調整
• 簡易両手安全装置用 SE シリーズ

スライディングテーブル

• 高耐荷重スライディングテーブル（機械式）
• 高耐荷重スライディングテーブル（機械式・ロックピン付）
• 高耐荷重スライディングテーブル（機械式・電動空圧制御付）

ユニーク
GECHTER 独自: 無遊びで調整可能なプリズムガイド。クランプ部は前方に取り外せ、クランピングピンを損傷しません。

特性 / 技術仕様

• 機種シリーズ: KHP
• 最大押圧力: 100 kN
• 作動圧力: 6 bar
• ストローク長: 5 mm - 40 mm
• オーバーハング: 160 mm
• 据付高さ調整: 最大 275 mm
• 位置決め穴: Ø 25 H7
• 接続ホース: 1/2''
• 重量: 354 kg
• プレス形式: 調整可能なテーブル付き C型フレーム
• 力の発生方式: トグルレバー
• クランプ部: 前方取り外し可能なクランプ部
• ガイド: プリズムガイド、調整ガイブにより無遊び調整
• 標準色: RAL 7035
• 両手安全装置: ES06 / ZS06 / ZS08 / SpiceFlex（オプション）
