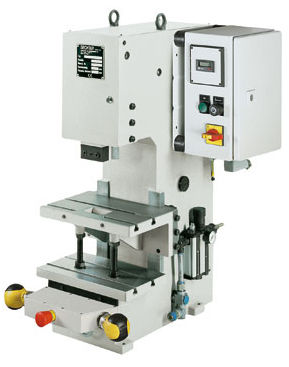

空圧式プレス機 20 kN KHP

トグルペダルコントロール

製品概要
高力・高精度のプレス加工向けに設計された空気式ニーレバープレスです。以下には、寸法参照、利用可能なアクセサリーおよび特長などの主要な機能データを示します。

寸法（表）
A2: 760
B: 520
D: 300
E: 120
G: 70
U: 0-40
V: Ø 20 H7
Xmin: 120
Xmax: 250
X1: 0-40
Y: 815

アクセサリー

• 回転テーブル 2–24 分割、SpiceFlex / D-Con 制御のプレスに適合
• プラグ接続付き有線フットスイッチ（SpiceFlex / D-Con 用）
• 両手安全操作 ZS08
• SpiceFlex モジュラー
• 調整可能な関節部、微調整プランジャ
• SE シリーズ（簡易両手安全操作用）
• 高負荷スライドテーブル（機械式）
• 高負荷スライドテーブル（機械式、ラッチピン付）
• 高負荷スライドテーブル（機械式、電気空気式駆動）

特長
ガタなしに調整可能なプリズムガイド。クランプ部品はクランプピンを損傷することなく前方に取り外せます。

仕様 / 技術データ

• プレス形式: 空気式ニーレバープレス
• 作動: 制御（オプション）
• 突出長: 120 mm
• 取付高さ調整: 最大 250 mm
• ストローク長: 5 mm - 40 mm
• 力の発生: ニーレバー
• 下死点での最大押圧力: 20 kN
• 作動圧力: 6 bar
• 位置決め穴: Ø 20 H7
• クランプ部品: 取り外し可能なクランプ部品
• ねじれ防止ガイド: プリズムガイド
• ガタなし調整: 調整シムによる
• 接続ホース: 1/2''
• 両手安全装置 ES06: オプション
• 両手安全装置 ZS06: オプション
• 両手安全装置 ZS08: オプション
• 両手安全装置 Spice Flex: オプション
• 下死点での押圧力: 30 kN
• 標準色: RAL 7035
• 重量: 150 kg
