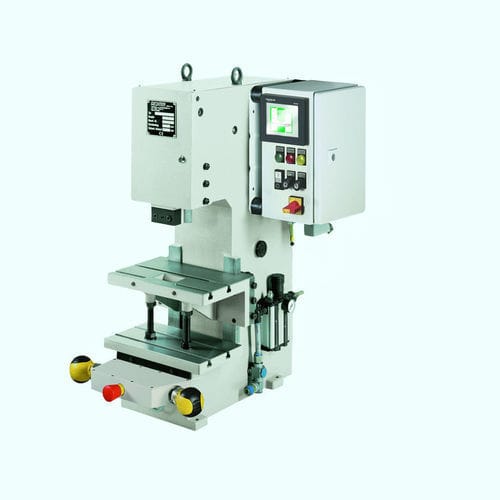

空圧式プレス機 70 KHP

トグルペダルコントロール

製品概要
空気式ニーレバープレス、モデル KHP。最大押圧力 70 kN。ストロークは5 mm～62 mmで調整可能。設置高さは最大295 mmまで調整可能。動作圧力：6 bar。オーバーハング（E）：160 mm。標準色：RAL 7035。重量：354 kg。

寸法
A2: 1010
B: 450
D: 360
E: 160
G: 71
U: 44
V: Ø 25 H7
Xmin: 160
Xmax: 295
X1: 0-62
Y: 1001

付属品

• SpiceFlex / D-Con 用プラグ接続付き有線フットスイッチ
• 両手安全装置 ZS08
• SpiceFlex モジュラー
• 調整可能な関節部、ピストン微調整機構
• 単純な両手安全装置用 SE シリーズ
• カラーなしの把持ピン
• カラー付きの把持ピン
• SpiceFlex / D-Con 制御のプレスに対応した2–24 分割のターンテーブル

スライディングテーブルのオプション

• 耐荷重スライディングテーブル、機械式
• 耐荷重スライディングテーブル、機械式（ロックボルト付き）
• 耐荷重スライディングテーブル、機械式（電気空気式制御付き）

特長
遊びのない調整が可能なプリズムガイド。把持具は前方から取り外し可能。把持ピンが損傷しない設計。

仕様 / 技術仕様

• プレス種別：空気式ニーレバープレス
• 動作：制御（オプション）
• オーバーハング（E）：160 mm
• 設置高さ調整：最大 295 mm
• ストローク長：5 mm - 62 mm
• 力の発生方式：ニーレバー
• 下死点での最大押圧力：70 kN
• 動作圧力：6 bar
• 位置決め穴：Ø 25 H7
• 把持部：着脱可能な把持具
• ねじれ防止ガイド：プリズムガイド
• 遊び無調整：調整ガスケットによる
• 接続ホース：1/2''
• 両手安全装置 ZS08：オプション
• 両手安全装置 SpiceFlex：オプション
• 標準色：RAL 7035
• 重量：354 kg
