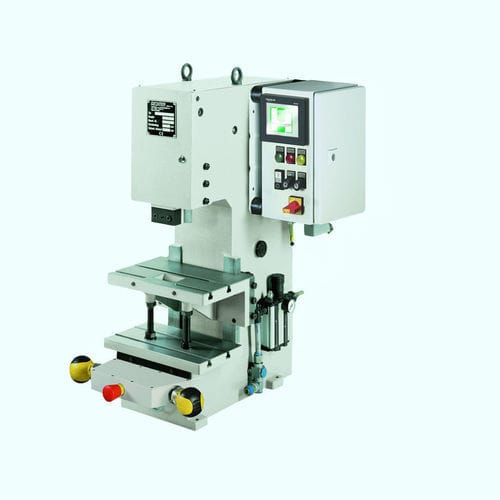

空圧式プレス機 50 KHP

スタンピングトグルペダルコントロール

製品概要
KHP 50 kN は、産業用の高荷重・高精度な打ち抜き／加圧作業向けに設計された空気式ニーレバープレスです。ニーレバーによる力伝達を採用し、オプションの制御や安全装置と組み合わせて使用できます。製品ページには寸法図、技術仕様、オプションの安全制御および各種アクセサリ情報を掲載しています。

寸法表
A2: 1010
B: 540
D: 360
E: 160
G: 71
U: 44
V: Ø 25 H7
Xmin: 160
Xmax: 295
X1: 0-62
Y: 1001

アクセサリー

• SpiceFlex / D-Con 用プラグ接続付き有線フットスイッチ
• 両手安全制御 ZS08
• SpiceFlex モジュラー
• 調整可能な関節部品、ピストン微調整機能
• 簡易両手安全制御用 SE シリーズ
• カラーなしクランピングピン
• カラー付きクランピングピン
• SpiceFlex / D-Con 制御対応の回転テーブル 2–24 ポイント
• 高耐荷重スライドテーブル（機械式）
• ロックボルト付高耐荷重スライドテーブル（機械式）
• 電磁空気式制御付高耐荷重スライドテーブル（機械式）

特長
GECHTER に特有の遊び調整可能なプリズムガイドを採用。クランプされたワークはクランピングピンを損なうことなく前方に取り外せます。2x DIN 650 M10x12 の取付用準備を含みます。

仕様 / 技術仕様

• プレス形式: 空気式ニーレバープレス
• 駆動方式: 制御（オプション）
• オーバーハング: 160 mm
• 設置高さ調整: 最大 295 mm
• ストローク長: 5 mm - 62 mm
• 力の発生方式: ニーレバー
• 下死点での最大押圧力: 50 kN
• 使用圧力: 6 bar
• 位置決め穴: Ø 25 H7
• クランプワーク: 取り外し可能なクランプワーク
• ガイド形式: プリズムガイド
• ねじれ防止ガイド: プリズムガイド
• 遊び無調整: 調整用シムによる
• 接続ホース: 1/2''
• 両手安全制御 ES06: オプション
• 両手安全制御 ZS06: オプション
• 両手安全制御 ZS08: オプション
• 両手安全制御 Spice Flex: オプション
• 標準色: RAL 7035
• 重量: 354 kg
