外径グラインダー センター G series

内径ギヤ用大きなワークピース

概要

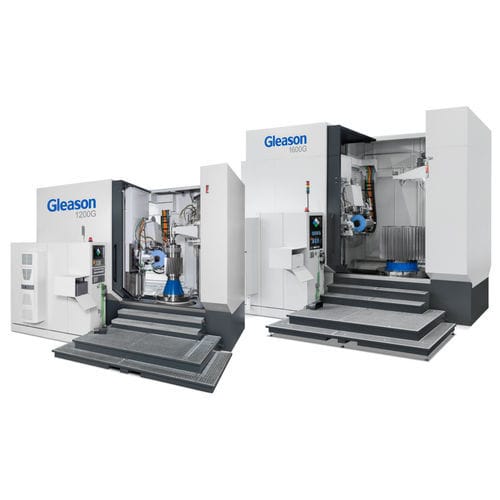

Gleason 1200G および 1600G の成形歯車研削盤は、外歯・内歯のプロファイル研削に対応し、最大 Ø 1,600 mm のワークを処理できるよう設計されています。深いプロファイルや高い研削性能を必要とする用途に適しています。

主要仕様
最大ワーク径: 1,600 mm
最大プロファイル深さ: 80 mm
最大アキシャルトラベル: 最大 1,600 mm（機種により異なる）

大型モジュール研削と短時間研削
高性能研削ヘッドは大型モジュール歯車に対応します。高い軸方向速度と強力な駆動によりサイクル時間を短縮し、深いプロファイルの効率的な処理が可能です。

外歯・内歯の柔軟な生産
外径・内径用の多様な研削ヘッドにより、外歯、内歯、リング、スプライン、ピニオンなどの部品形状に合わせた構成ができ、生産の柔軟性を確保します。

内蔵検査機能
内蔵の検査装置により、外歯・内歯のオンライン検査が可能です。測定データは一般的な業界標準に従って評価できます。

Auto Servo Tuning（AST）とダイレクトドライブテーブル
AST 搭載のダイレクトドライブテーブルにより、形状・重量・慣性の異なるワークの段取り替えを迅速に行え、動的安定性を確保します。

研削向けの革新的機能
Gleason は特許取得のプロファイル研削機能を含む技術を提供し、部品品質の再現性と高い生産性の実現を支援します。

特徴 / 技術仕様

• 対応ワーク径: 最大 1,600 mm
• 最大プロファイル深さ: 80 mm
• 最大アキシャルトラベル: 最大 1,600 mm（機種により異なる）
• 大型モジュール向けの高性能研削ヘッド
• 短時間研削を実現する高い軸速度
• 外歯・内歯用の多様な研削ヘッドで柔軟に構成可能
• 内蔵検査装置、業界標準に準拠した評価
• AST 搭載のダイレクトドライブテーブルで迅速な段取り替え
• 外歯・内歯（リング、スプライン、ピニオン）生産に対応
