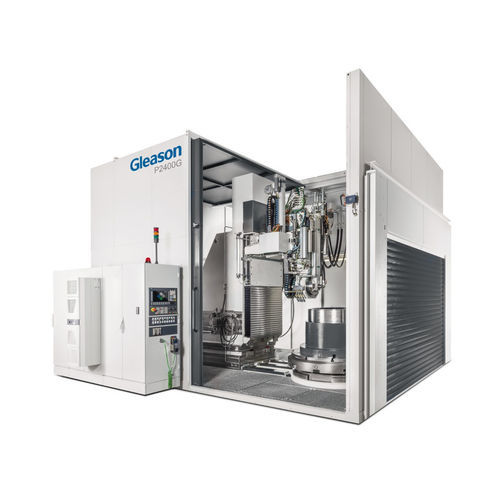

円筒グラインダー センター P series

ギヤ用加工用部品大きなワークピース

概要
Pシリーズの大型プロファイル研削盤は、プロファイル研削の高精度を求める大型径ギヤのフレキシブルな生産向けに設計されています。モデルはP2000GからP6000Gまで揃い、さまざまなワークサイズと生産要件に対応します。

技術データ
ワーク外径（最大）：6,000 mm
プロファイル深さ（最大）：120 mm
軸方向移動量（最大）：2,200 mm

用途

• 外歯のプロファイル研削
• 内歯のプロファイル研削
• 小径砥石を用いた特殊形状ギヤの研削

フレキシブルな生産

• 生産要件に応じた各種外部砥石径に対応する外研削ヘッド
• 内歯形状に対応する専用の内研削ヘッドおよびアーム構成

機上歯車測定
機上に統合された測定機能が内歯・外歯の形状を計測します。測定データは一般的な産業規格に従って処理・出力できます。

自動化ソリューション
要望に応じて、自動パレットチェンジャーやゼロポイントクランプシステムを搭載して自動化ラインへ組み込むことができます。

ベンチマーク技術
Gleasonはプロファイル研削の技術および特許技術を提供し、高精度かつ生産性の高い歯車加工を支援します。

特性 / 技術仕様

• シリーズ：大型 P シリーズ（P2000G ～ P6000G）
• 最大ワーク外径：6,000 mm
• 最大プロファイル深さ：120 mm
• 最大軸移動量：2,200 mm
• 外歯・内歯のプロファイル研削に対応；小径砥石を用いた特殊形状にも対応
• 外・内それぞれの砥石径に対応する複数の砥石ヘッドを用意
• 機上測定統合；データ出力は産業規格に準拠
• 自動化オプション：ゼロポイントクランプ対応の自動パレットチェンジャー等
