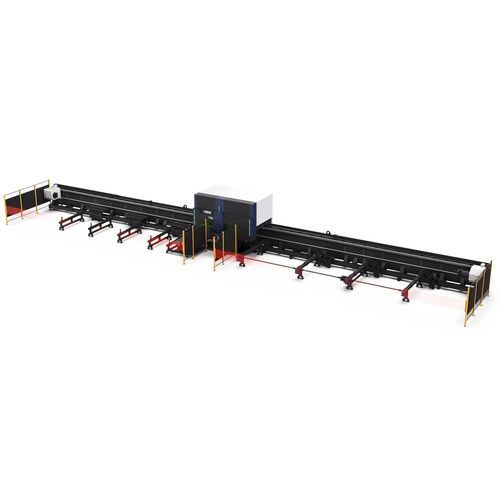

ファイバーレーザー切断機 TX5R

スチール用管プログラミングソフト付

概要
TX5Rは、6000W〜20000Wのレーザーパワーを選択できるチューブ用ファイバーレーザー切断機です。大径管、重量のある形材、および最大12000 mmの長尺材の加工を想定しています。

側面吊り式マシンベッド
側面吊り式ベッドは重心を下げる構造で、取り扱い性を向上させ、長尺・重管の積載を容易にします。

3+1 ツインチャック（カム）技術
統合された3+1（C3 + C4）チャックは同期回転・同期移動し、把持と支持を同時に行うことでテーリングを排除し、切断の安定性と材料利用を改善します。

独立サーボ追従支持
サーボ駆動の追従支持により、切断中も継続的にワークを支持し、偏心や精度低下を防ぎます。

追従支持板の排出装置としての利用
追従支持板は排出装置としても機能し、各種径のチューブに対応して安全な落下・搬送を支援します。

面取り加工（オプション）
オプションの面取りヘッドで0〜45°の面取り切断が可能で、溶接継手の準備に対応します。

制御システム
HSG-X10000バスシステム：共通のチューブ処理操作に対応する統合制御、プロセスデータベースと支援機能によりプログラミングが簡素化されます。

搭載・降載および自動化

• 複数本同時搬送が可能なマルチチューブ自動ローダ
• 追従支持板や両開きテーブルによる自動排出で部品保護とサイクル短縮を実現

重管および形材の処理能力
丸管処理径：Φ50–Φ510 mm。角パイプ処理：50×50–500×500 mm。単管最大搭載質量：2000 kg。最大管長：12000 mm。アングル材やIビーム等の形材にも対応します。

技術仕様

• モデル：TX5R
• レーザーパワー：6000W–20000W
• 丸管処理径：Φ50–Φ510 mm
• 角管処理寸法：50×50–500×500 mm
• チャックスピード：40 r/min
• 最大連動速度：60 m/min
• 加速度：0.3G
• 最大搭載能力（単管）：2000 kg
• オプション：面取り切断 0–45°
• 制御システム：HSG-X10000 Bus System
