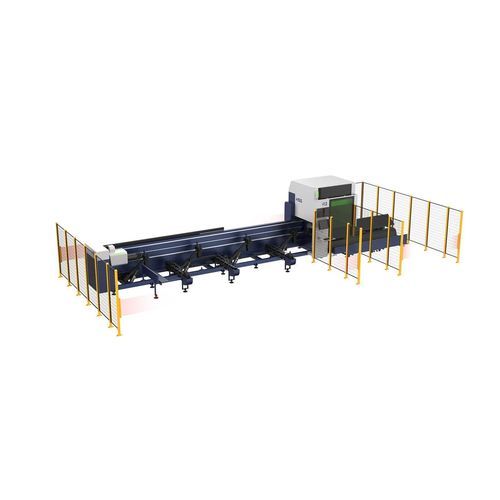

ファイバーレーザー切断機 R2

金属用管自動搬入・搬出

概要
R2は双チャックを備えたチューブ用ファイバーレーザー切断機で、小型〜中型チューブの安定かつ高精度な切断を目的としています。レーザー出力オプション：3000W〜6000W。材料ロス低減とモジュール式自動化オプションに対応します。

三角トラスベッド構造
R2は三角トラス構造のベッドを採用し、機械全体の質量と剛性を高めることで、急速な加減速時でも安定した精密な切断を実現します。

プロ仕様チャックと保護
プロ仕様の双チャックを標準装備し、銅製ヒートシールドとステンレス製ダストカバーによる二重の耐熱保護でチャックの耐久性を向上させます。

追従サポート（オプション）
オプションのサーボ追従支持はチューブの回転と同期し、特に平角チューブ切断時にチューブのブレを抑えて安定した切断を可能にします。

チャックジャンプおよびゼロテール切断（オプション）
前チャックのジャンプ切断やゼロテール切断に対応し、材料ロスを削減して生産コストを低減します。

WindTech積載システム（オプション）
マルチチューブ積載とゼロテール機能を組み合わせるとWindTech積載システムにアップグレードされ、積載時間を短縮し、総合的な処理効率を向上させます（チューブ1本の積載時間は構成により約14秒）。

オプションとハイライト

• 双チャック（標準）
• 二重耐熱保護：銅製ヒートシールド＋ステンレス製ダストカバー
• 回転する平角チューブ用のサーボ追従支持（オプション）
• 前チャックジャンプ切断およびゼロテール切断（オプション）による廃材削減
• ゼロテール統合のWindTechマルチチューブ積載システム（オプション）

技術仕様

• 型番：R2
• 出力：3000W〜6000W
• X/Y軸位置決め精度：±0.05 mm/m
• 丸管加工径：Φ12〜Φ240 mm
• 角管加工寸法：□12×12〜□240×240 mm
• 単管最大積載重量：300 kg
