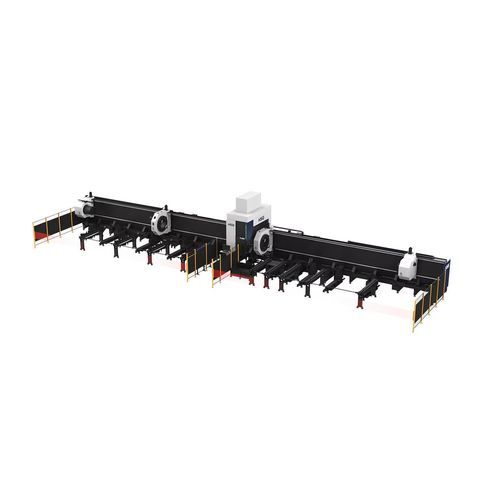

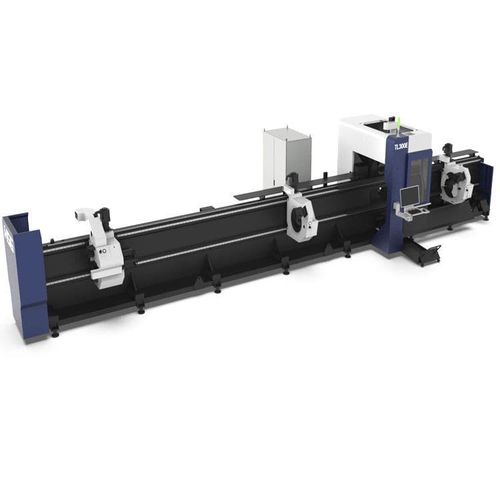

ファイバーレーザー切断機 TL660

金属用形材管

製品概要
HSG Laserは、重量物・大径・長尺のチューブを安定して切断するために設計されたTL四チャック重負荷用チューブファイバーレーザー切断機を発表しました。出力レンジ：6000W–20000W。

四チャック構造

• 安定したクランプを実現する重負荷用空気式チャック
• 最大クランプ径：660 mm（丸管）
• 単管の耐荷重：3000 kg

自動搬送（積込・排出）システム
自動システムにより、機械停止なしで重量チューブの積込・排出が可能となり、非稼働時間と荷役作業のリスクを低減します。

HSG-X バス制御システム
HSG-XはHSG Laserが開発したバスベースの制御プラットフォームで、操作の簡素化と効率向上を図ります。

• 21.5インチタッチスクリーン（簡潔なインターフェース）
• 主要部品のリアルタイム監視と早期アラーム
• 管偏差検出（オプション）
• ワンクリックで加工報告書を生成

チューブスプライシング（継手）技術
制御には50種類以上の継手パターンを搭載し、後工程の溶接・組立を支援します。

• 角形管のオス／メス継手
• 90°アーク継手
• 丸管のT継手
• 貫通穴用継手
• 六角形の45°継手
• アングル材・チャンネル鋼の継手

短端材での切断
四チャックにより逆切断モードをサポートし、短い端材での切断による材料利用の向上を図れます。

停電後の切断再開技術
絶対値エンコーダ付き輸入サーボを採用し、停電後も位置を失うことなく切断を再開できます。

技術仕様（表示値）

• 型式：TL660
• 出力：6000W–20000W
• X/Y軸位置決め精度：±0.1 mm/m
• 丸管加工径：Φ80–Φ660 mm
• 角管加工寸法：80×80–450×450 mm
• 単管耐荷重：3000 kg
