ファイバーレーザー切断機 TL730S

金属用管CNC

製品名

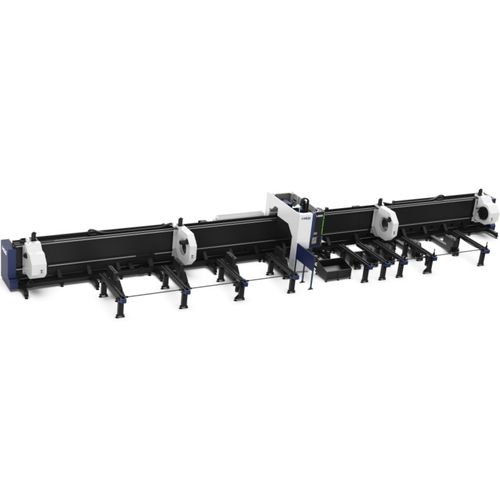

TLS TL730S フルトラック 4+1 重切削用チューブ倒角ファイバーレーザー切断機

概要
TLS TL730S は、精密なチューブ倒角と重負荷チューブの加工向けに設計されたフルトラック式ファイバーレーザー切断機です。12000W～20000W のレーザー出力オプション、先進のチャックシステムおよび閉ループ制御を備え、プロセスの安定性、高い位置決め精度、および多様なチューブ形状・サイズに対する適応型クランプを実現します。

主な特長

• 革新的な 4+1 チャック構造：C3 と C4 チャックを組み合わせて二重支持を実現；ロード部での4点クランプにより積載能力を向上；切断部近傍での2点クランプにより切断精度を確保。
• インテリジェントデジタルチャック：チャックと CNC 間のリアルタイム通信により閉ループ制御を実現。顎の状態検出、チューブ径測定、クランプ力の適応的調整を含む。
• 倒角加工機能：0°～45° の倒角加工が可能な専用ヘッドを装備し、ワンパス成形で後工程を削減。
• 重負荷チューブの最大処理能力：丸管 Φ120～Φ715 mm、角管 120×120～500×500 mm、最大チューブ長 16 m、単管重量 最大 4000 kg。

追加情報
利用可能なレーザー出力オプション：12000W～20000W。製品のメディアには、TLS TL730S の稼働映像や画像が含まれる場合があります。

技術仕様

• 型番：TL730S
• レーザー出力：12000W～20000W
• X/Y 軸位置決め精度：±0.1 mm/m
• 切断能力（丸管）：Φ120～Φ715 mm
• 切断能力（角管）：120×120～500×500 mm
• 単管最大重量：4000 kg
