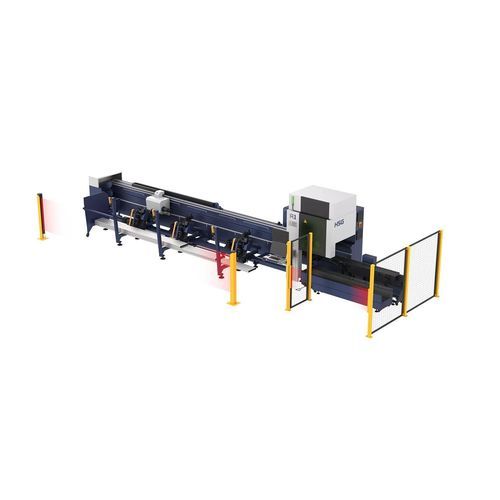

レーザー切断機 R1

金属用管制御ソフトウェア付き

概要

• R1は小径チューブ向けの高速レーザー切断機で、小径の丸管・角管を高速かつ高精度に切断するために設計されています。
• レーザー出力範囲：1500–6000 W。

主要性能

• 丸管の最小直径：8 mm。
• 角管の最小辺長：8 mm。
• チャック送り速度：150 m/min。
• チャック回転速度：150 r/min。
• チャック加速度：1.5 G。
• 生産スループットを高め、納期を短縮するよう設計されています。

効率的なマルチモード供給

• 自動材料ラックに対応し、材料供給を約20秒で実現します。
• 自動ラックはφ20〜φ120 mm、長さ4.0〜6.5 mのチューブをサポートします。
• 自動ラックは1本ずつの半自動供給モードにも対応します。

短い端材対策（チャックジャンプ）

• 標準のシリンダー駆動チャックジャンプにより、チャックの再配置で大振幅の端材長を短縮します。
• ジャンプ方式はチャック移動による長尺管の高精度切断を可能にします。
• オプションでサーボチャックジャンプを選択可能で、より精密かつ効率的なジャンプ動作を実現します。

追従サポートによる高精度

• 機械ベッドには高感度で独立したサーボ追従サポートを装備し、回転切断時に十分な支持力を提供して高い切断精度を維持します。

インテリジェントバスOS

• 多様な加工要求に応える補助機能を備えています。
• 生産進捗管理や価格計算を効率化するプロフェッショナルなネスティングソフトを搭載しています。

技術仕様（要約）
Model | Power | X/Y軸位置決め精度 | 丸管加工範囲 | 角管加工範囲 | 1本当たり概算重量
R1 | 1500–6000 W | ±0.05 mm/m | φ8–φ120 mm | 8×8–120×120 mm | ≈80 kg
R1R | 1500–6000 W | ±0.05 mm/m | φ8–φ120 mm | 8×8–120×120 mm | ≈80 kg

注意

• 外観、技術仕様および機能記述は社内試験データに基づきます。実際の結果は実機と試験条件により異なる場合があります。

特徴 / 技術仕様

• モデル：R1（バリエーション：R1R）
• レーザー出力：1500–6000 W
• X/Y軸位置決め精度：±0.05 mm/m
• 丸管加工：φ8–φ120 mm
• 角管加工：8×8–120×120 mm
• 単管概算積載重量：≈80 kg
• 丸管最小直径：8 mm
• 角管最小辺長：8 mm
• チャック送り速度：150 m/min
• チャック回転速度：150 r/min
• チャック加速度：1.5 G
• 自動材料ラック対応：φ20–φ120 mm、長さ4.0–6.5 m；自動供給時間 約20 s；半自動一括供給対応
• 主な機能：短端材用チャックジャンプ（シリンダー式）、サーボチャックジャンプ（オプション）、独立サーボ追従サポート、プロ向けネスティングソフト（インテリジェントバスOS）
