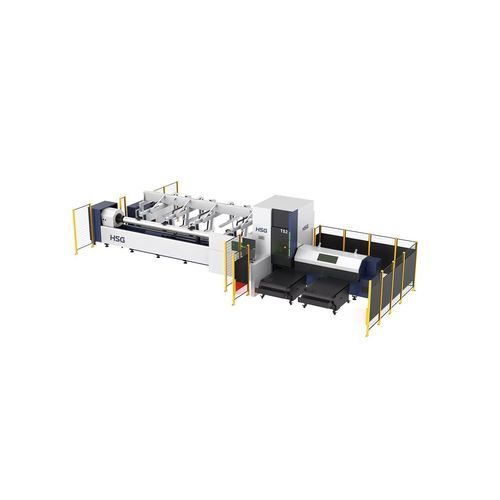

レーザー切断機 TS2

ファイバーレーザースチール用形材

概要
TS2は、パイプおよびプロファイルの精密かつ生産的な切断向けに設計されたファイバーレーザーチューブ切断機です。標準出力範囲：3000W–6000W。

高速切断

• 最大リンク速度：140 m/min、加速度：最大1.4G、チャック回転速度：最大140 r/min。
• 高速運動学と最適化された動作制御によりサイクルタイムを短縮します。

ダイナミックチャック

• 標準でデジタルインテリジェントチャックを2個装備し、安定した把持を実現します。
• パイプ径を自動認識し、空気圧と把持力を2秒以内で自動調整します。
• リアチャックはエアーおよび集塵吸引機能を備え、ワークと作業環境を清潔に保ちます。

複数チューブ/プロファイル対応

• 標準構成はチューブおよびプロファイル用の2クランプ。
• 単管最大荷重：≤300 kg。
• 丸管加工範囲：Φ12–Φ273 mm、角管：12×12–220×220 mm。
• チャネル、アングル、Iビームなどのプロファイル加工に対応します。

HSG 3D切断技術（オプション）
オプションのHSG-LA4ベベルヘッドにより、複雑なベベル（0–45°）や3D輪郭加工が可能です。

随動下料

• ワーク長に応じた位置自動調整を行うフォローフリップボードと2つの凹輪式フォローホイールで、切断中の安定支持を提供します。

高効率自動供給（オプション）
オプションの全自動供給装置により、供給時間を約25秒まで短縮でき、生産効率を向上させます。

随動サポート
高感度・独立したサーボ随動サポートを装備し、安定したパイプ供給と切断精度を向上させます。

HSG-Xバス制御システム
バスベースの明瞭なインターフェースが切断データをリアルタイム表示し、主要機能を集中させて操作を簡素化します。

切断＋穿孔＋タッピング（オプション）
レーザー切断、ホットメルト穿孔、タッピングを統合したオプションにより、一工程での加工が可能となり、工程削減と省人化を実現します。

内面シームライン溶接検出（オプション）
内面から溶接線を正確に検出するオプションにより、外面の錆や研磨による誤検出を防ぎ、不良率を低減します。

仕様 / 技術データ

• モデル：TS2、TS2-90。
• レーザー出力：3000W–6000W。
• 丸管加工径：Φ12–Φ273 mm。
• 角管加工寸法：12×12–220×220 mm。
• 管長範囲：TS2：1 m–6.5 m；TS2-90：1 m–9.2 m。
• 排出長さオプション：TS2：3 m / 4.5 m；TS2-90：4.5 m / 6.5 m。
• 加速度：1.4G；最大リンク速度：140 m/min；チャック回転：最大140 r/min。
• 単管最大積載量：300 kg。
• オプション：HSG-LA4ベベルヘッド（0–45°）、自動供給（約25 s）、3-in-1、内面溶接検出。
