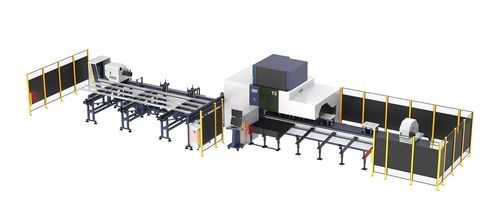

レーザー切断機 T series

回転式金属用管

概要
HSGのTシリーズは金属管のレーザー切断向け自動化ソリューションで、信頼性のある効率的でコスト効果の高い加工を提供します。代表的なレーザー出力：3000W–6000W。

日本で設計
神奈川県・東京のHSG Global R&D Centerで開発され、レーザー光学の技術革新と操作性を両立した設計で生産性をサポートします。

3チャック構成とバリアント
三つチャック設計により高い積載能力とショートテール加工が可能です。バリアント：T2（Φ20–240 mm）とT3（Φ40–350 mm）で中～大型の管材に対応します。

全長積載・排出
中空チャックにより全長のチューブを通過させて自動積載・排出が可能です。自動処理長は最大6 mまで対応します。

ゼロテール切断
チャックの前後動でチューブ位置を自動調整し、残材ゼロを実現して材料利用を最大化します。

独立追従支持
供給ベッド（7 m）および排出ベッド（6 m）はそれぞれ4つの独立したサーボ追従支持を備え、回転切断時の支持性と安定性、精度を向上させます。

光電式ロード検出
光電検出装置が各チューブのサイズ、形状、位置を高精度に識別し、チャックの精密把持とリアルタイムでの状態調整・フィードバックによる安定した自動加工を実現します。

前後チャック構造
前部はダブル、後部はシングルのチャック構成により把持と支持が確保され、積載能力と切断精度を高めます。

HSG-X10000 切断システム
HSG-X10000バス切断システムを搭載し、チューブ用途向けの各種補助機能と操作性の高いインターフェースで生産効率と加工品質を向上します。

特長 / 技術仕様

• Tシリーズ（一般）：レーザー出力 3000W–6000W；丸管・角管対応；3チャック設計；積載/排出最大6 m；中空チャックによる通過仕様；光電検出；独立サーボ追従支持。
• T2：出力 3–6 kW；丸管範囲 Φ20–240 mm；角管対応 20×20 mm – 240×240 mm；単管最大重量 300 kg；チャックスピード 100 rpm；最大連結速度 100 m/min；最大加速度 1.0 G。
• T3：出力 3–6 kW；丸管範囲 Φ40–350 mm；角管対応 40×40 mm – 350×350 mm；単管最大重量 600 kg；チャックスピード 80 rpm；最大連結速度 80 m/min；最大加速度 0.8 G。
