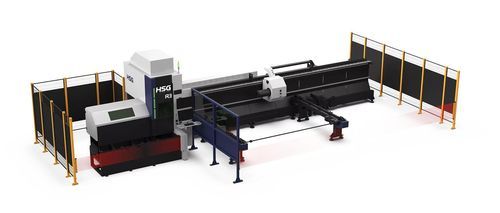

レーザー切断機 R3金属用形材管
お気に入りに追加する
商品比較に追加する
特徴
- 切断方法
- レーザー
- 切断材料
- 金属用
- 切断製品
- 管, 形材
- 制御タイプ
- 制御ソフトウェア付き
- 材料の搬入
- 自動搬入・搬出
- その他の特徴
- 精密, モジュラー
- パイプ径
最大: 360 mm
(14 in)最少: 40 mm
(2 in)- レーザー出力
最大: 20,000 W
最少: 3,000 W
- 繰り返し切断精度
0.03 mm, 0.05 mm
(0.0012 in, 0.002 in)- 全長
最大: 12,000 mm
(472 in)最少: 6,500 mm
(256 in)- 積載量
600 kg, 1,200 kg
(1,322.8 lb, 2,645.5 lb)
詳細
概要
R3は中型のパイプおよび形材の加工を目的としたレーザー切断機です。レーザー出力は3000Wから20000Wまで対応し、円管・角管および開断面の形材を切断できます。
主な機能
オプションとバリエーション
運用上の利点
仕様・技術情報
R3は中型のパイプおよび形材の加工を目的としたレーザー切断機です。レーザー出力は3000Wから20000Wまで対応し、円管・角管および開断面の形材を切断できます。
主な機能
- フルトラベルチャック：Ø40 mm〜Ø360 mmの全クランプ範囲で再治具なしに加工可能。
- 開断面形材の高速加工：標準プロファイルクランプによりアングル、チャンネル、H形鋼の切断が容易。
- 自動供給・排出：段取り時間を短縮し、作業安全性を向上させ、労務コストを削減。
- 堅牢なパイプ追従サポートシステム：重いパイプ加工時の全面的な支持を提供し、加工精度を向上。
- HSGインテリジェントバスOS：切断プロセスのデータベースとアプリ支援によりワークフローを簡素化。
オプションとバリエーション
- 処理可能パイプ長（オプション）：6.5 m または 12 m。
- 単管あたりの積載容量（オプション）：600 kg または 1000 kg（構成により異なる）。
- 用途に応じた複数のモデル／バリエーションを提供。
運用上の利点
- 再治具不要の広いクランプ適用範囲（Ø40–Ø360 mm / □40×40–□360×360 mm）。
- モジュラー設計と構成可能なオプションにより、様々な寸法と荷重に対応。
- 自動化された供給・排出により生産性向上と安全性向上を実現。
仕様・技術情報
- 主なモデルとパラメータ：R3R – レーザー出力：3000W–20000W; X/Y位置決め精度：±0.03mm/m; 円管加工径：Ø40–Ø360mm; 角管寸法：□40×40–□360×360mm; 単管最大積載質量 約600kg。
- バリアントモデルとパラメータ：R3R-120 – レーザー出力：3000W–20000W; X/Y位置決め精度：±0.05mm/m; 円管加工径：Ø40–Ø360mm; 角管寸法：□40×40–□360×360mm; 単管最大積載質量：1200kg。
