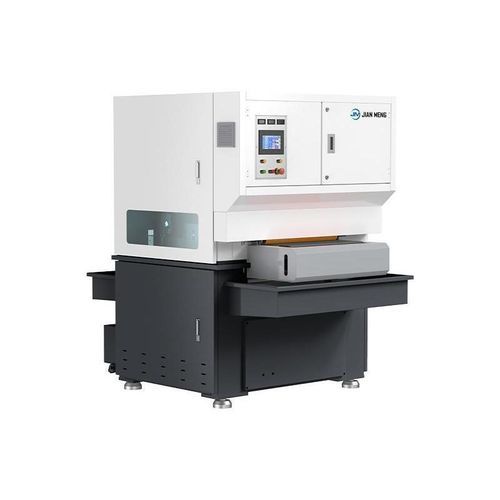

高圧ブラッシング機 XDP-WRR

フラット木製表面用ローラー金属用

製品概要
JM XDP-WRR 平面湿式バリ取り機は、板金のバリ、酸化スケール、仕上げを効率的に一度で除去し、水または冷却剤を使用して冷却、潤滑、切りくずを除去し、優れた表面品質と熱変形を低減します。統合されたサンディングベルトとオプションの研磨ステージにより、バリ取り → ブラッシング → 研磨を単一の自動化されたワークフローで実現し、ステンレス鋼、炭素鋼、アルミニウム、銅部品のスループットと一貫性を向上させます。湿式集塵とろ過により、空中の粒子を最小限に抑え、爆発のリスクを低減し、消耗品の寿命を延ばします。

• 一度の多工程仕上げ — 粗/細サンディング、ブラッシング、研磨を組み合わせて、単一の供給で仕上げられた表面を実現します。
• 湿式冷却と粉塵制御 — 流体支援処理により熱を低減し、粉塵を抑制し、統合されたろ過でより安全で清潔な操作を可能にします。
• 調整可能なプロセスパラメータ — 材料と仕上げの要件に合わせて、供給速度、ベルト速度、圧力を設定できます。
• 柔軟な幅とモジュール式ステーション — 複数の作業幅とモジュール式構成でスループットを拡大できます。
• 低メンテナンスと消耗品の寿命延長 — 湿式処理により研磨摩耗が低減され、工具交換の頻度が減少します。

CNCシステム
CNCシステムは、CNC金属バリ取り機の重要なコンポーネントであり、バリ取りプロセス中のすべての操作パラメータを集中表示および制御し、加工効率と精度を向上させます。リアルタイムのフィードバックを提供するだけでなく、必要に応じてオペレーターが正確なパラメータ調整を行うことを可能にし、ワークピースの品質を確保します。
作業ステーション: R+R (ワイドベルト + ワイドベルト)
WRRシリーズは、単一のワイドサンディングベルトともう1つの単一のワイドサンディングベルトを組み合わせています。プラットフォームの幅がベルトのサイズを決定し、流体支援処理により熱を低減し、粉塵を抑制し、統合されたろ過でより安全で清潔な操作を可能にします — モジュール式ステーションオプションがあり、さまざまな生産ニーズに対応します。
研磨消耗品

• 研磨ベルト: 金属表面処理に使用される研磨工具です。特殊な処理を施した後、ベルト状の構造を形成し、研削、バリ取り、研磨、仕上げ、ブラッシングなどのさまざまなプロセスに適しています。サンドベルトは、ワークピースの表面との摩擦を通じて余分な材料を除去し、ワークピースの表面品質と外観を向上させます。
• 研磨ローラー: 研磨ローラーは、制御された圧力で回転運動を適用し、特殊な研磨材料を使用して細かい表面の不完全さを除去し、ワークピースの全体的な外観を向上させます。これらのローラーは、大きな表面領域に均一な研磨を保証し、高精度で一貫した結果を提供し、自動車や家電製造などの高品質な仕上げを必要とする業界にとって不可欠です。
• バリ取り＆ブラッシングマシンの動作原理は、回転ブラシを使用してワークピースの表面に接触し、バリ取り、エッジの丸み付け、表面仕上げ効果を達成することです。

バリ取り前後の比較

• バリ取り前: ワークピースの粗いエッジと鋭いバリが組み立て精度に影響を与えます。表面に酸化層やわずかな不均一がある可能性があり、後続の処理やコーティングの付着に影響を与える可能性があります。
• バリ取り後: バリのない滑らかなエッジが製品の安全性を向上させます。研磨またはブラッシング後、金属表面はより精巧で美しくなります。バリ取り後、寸法精度が向上し、より良い組み立て品質を確保します。酸化層の除去は、溶接、塗装、電気めっきなどの後続のプロセスに有益であり、コーティングの付着性と耐久性を向上させます。

オプション構造

• 2+1
• 1+1
• 1+1+1

その他のオプションツール

• Rステーション — ワイドベルトでのバリ取り
• Pステーション — 回転ブラシでのエッジの丸み付け
• Tステーション — 研磨ホイールでの研磨
• Hステーション — ディスクハンマーでの重いスラグの除去

技術仕様
機器の処理幅選択: 450/800/1000/1300/1600mm
処理厚さ: 0.5-100mm
研磨ベルト速度: 1-15m/min
供給速度: 1-7m/min
処理媒体: 液体
プラットフォームの高さ: 900-1000mm
最小処理サイズ: 300*50*1
定格電圧: 380V/3P/50HZ (カスタマイズ可能)
動作圧力: 0.6-0.8Mpa

特徴 / 技術仕様

• 一度の多工程仕上げ: サンディング、ブラッシング、研磨
• 湿式冷却と粉塵制御、統合されたろ過
• 調整可能な供給速度、ベルト速度、圧力
• 複数の作業幅とモジュール式ステーション構成
• 低メンテナンスと消耗品の寿命延長
• パラメータ制御とリアルタイムフィードバックのためのCNCシステム
• 作業ステーション: R+R (ワイドベルト + ワイドベルト)
• 消耗品: 研磨ベルトと研磨ローラー
• 処理幅: 450/800/1000/1300/1600mm
• 処理厚さ: 0.5-100mm
• 研磨ベルト速度: 1-15m/min
• 供給速度: 1-7m/min
• 処理媒体: 液体
• プラットフォームの高さ: 900-1000mm
• 最小処理サイズ: 300*50*1
• 定格電圧: 380V/3P/50HZ (カスタマイズ可能)
• 動作圧力: 0.6-0.8Mpa
