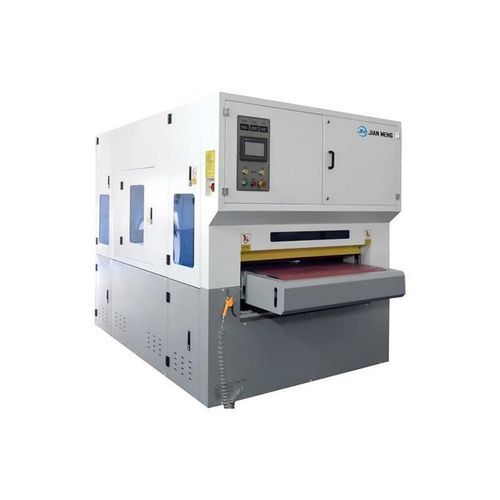

ブラシ用バリ取り機 XDP-1000RPR

研磨ベルト仕上げ研磨機

製品説明
Jianmeng XDP-1000RPR 精密バリ取り機は、サンドベルト研磨、ユニバーサルローラーブラシ面取り、真空吸着システムの協調使用により、効率的で正確なバリ取りと表面処理機能を実現します。ローラーブラシは自転と回転の機能を持ち、ワークピースのエッジや穴の位置のバリを深く処理し、均一な面取りと描画効果を達成します。高減衰ゴムコンベヤーベルトを使用し、強力な真空吸引ファンと組み合わせて、高速操作中のワークピースの安定性と位置決め精度を確保します。XDP-1000RPR 統合バリ取りおよびワイヤードローイングマシンは、金属部品やプレートのエッジを効率的に処理し、製造プロセス中に残った粗いバリを除去し、サンディング、ユニバーサルローラーブラシ面取り、真空吸引システムを通じて滑らかで安全な表面を確保します。金属バリ取り機は、溶接後の金属表面の酸化層と熱影響部を効果的に除去し、コーティングや塗料の付着を向上させます。装置には5KWの湿式集塵システムが装備されています。

CNCディスプレイ画面
CNCディスプレイ画面は、真空バリ取り機の重要なコンポーネントであり、バリ取りプロセス中のすべての操作パラメータの集中表示と制御を担当し、加工効率と精度を向上させます。CNCディスプレイ画面はリアルタイムのフィードバックを提供するだけでなく、オペレーターが必要に応じて正確なパラメータ調整を行い、ワークピースの品質を確保することを可能にします。

ローラーブラシ
ローラーブラシは、バリ取り、ブラッシング、クリーニング、研磨などのプロセスで使用される金属表面処理の重要なコンポーネントです。複数の毛で構成されており、毛の材料、硬度、配置は異なる処理要件に応じて調整できます。ローラーブラシは回転運動を通じてワークピースの表面に接触し、バリ、酸化物、油汚れなどの不純物を効果的に除去し、金属表面の滑らかさと美観を向上させます。

消耗品

• 研磨ベルト: サンドベルトは、金属表面処理に使用される研磨工具です。特殊な処理後、ベルト状の構造を形成し、研磨、バリ取り、研磨、仕上げ、ワイヤードローイングなどのさまざまなプロセスに適しています。ワークピースの表面との摩擦を通じて余分な材料を除去し、ワークピースの表面品質と外観を向上させます。
• ローラーブラシ: バリ取り、表面描画、クリーニング、酸化層や油汚れの除去などのプロセスで使用される金属加工および表面処理ツールです。Deburring & Brushingマシンの作業原理は、ワークピースの表面と接触する毛を回転させることで、バリ取り、面取り、表面仕上げ効果を達成することです。

バリ取り前後の部品の比較

• バリ取り前: ワークピースの粗いエッジと鋭いバリは、組み立て精度に影響を与えます。表面に酸化層やわずかな不均一性があり、後続の処理やコーティングの付着に影響を与える可能性があります。
• バリ取り後: バリのない滑らかなエッジは製品の安全性を向上させます。研磨またはブラッシング後、金属表面はより洗練され、美しくなります。バリ取り後、寸法精度が向上し、より良い組み立て品質を確保します。酸化層の除去は、溶接、塗装、電気めっきなどの後続のプロセスに有益であり、コーティングの付着性と耐久性を向上させます。

特徴 / 技術仕様

• 広い作業台面積: 1000 mm
• 処理厚さ: 1-90 mm
• 最小処理サイズ: 50*50*0.5 mm (非穿孔プレート)
• 給紙速度: 1-7 m/min (可変周波数調整可能)
• ベルト速度: 2.2-11 m/min
• ローラーブラシ速度: 6-19 m/min
• 回転速度: 4-12 m/min
• 最大出力: 48.35 kW (集塵機を除く)
• 定格電圧: 380V / 3P / 50HZ
• 大気圧: 0.6-0.8 Mpa
• サンドベルトサイズ: 2200 * 1020 mm
• ローラーブラシサイズ: 300 * 300 * 40 mm
• ホスト重量: 約4000 kg
• サイズ: 3600*1850*2250 mm
