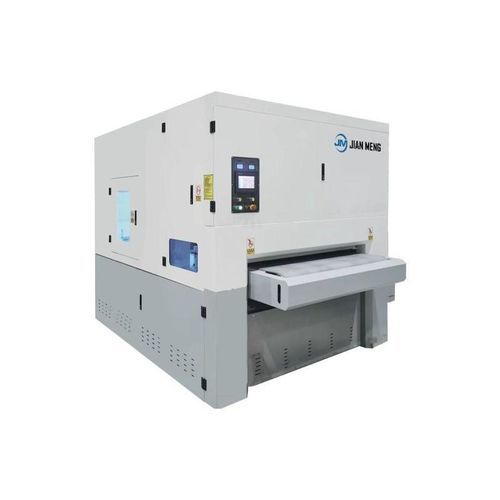

ブラシ用バリ取り機 XDP-800MRRP

研磨ベルトプレデバリング研磨機

一般的な説明
Jianmeng XDP-800MRRP 多ステーション板金バリ取り機は、主にさまざまな金属加工品の表面でのバリ取り、エッジの丸み付け、およびワイヤードローイングに使用され、表面の品質と精度を向上させます。この装置は、サンディングベルトやローラーブラシなどの複数の加工技術を統合し、バリ取りとエッジの丸み付けから繊細なワイヤードローイングまで、完全な精密加工ワークフローを実現します。これにより、単一の停止で複数の表面処理プロセスを完了し、生産効率と製品品質の安定性を向上させることができます。XDP-800MRRP バリ取りおよび丸み付けシステムは、炭素鋼部品の表面処理専用に設計されています。これは、バリ取り用の2つの広いサンディングベルトと、エッジの丸み付け用の6つの多方向ローラーブラシを組み合わせた革新的な技術を採用しています。このシステムは、作業部品から表面のバリを効率的かつ正確に除去し、同時にエッジの丸み付けと表面ワイヤードローイング効果を達成します。これにより、作業部品の表面品質と外観の両方が向上し、さまざまな業界での炭素鋼表面処理の精度と品質要件を満たし、生産効率と製品価値を向上させます。機械は、さまざまな加工要件に基づいて、さまざまなパラメータの調整と適切な研磨剤の選択を可能にします。5.5KW の湿式集塵機が装備されています。粉塵除去方法: 操作中に発生する粉塵は、集塵ポートを通じて効果的に収集され、粉塵爆発のリスクを大幅に低減し、装置の内部清潔さを確保します。

主なコンポーネント

• CNC ディスプレイ画面: CNC ディスプレイは、バリ取りプロセス中のすべての操作パラメータの集中表示と制御を担当するバリ取り機の重要なコンポーネントであり、加工効率と精度を向上させます。リアルタイムのフィードバックを提供し、作業部品の品質を確保するために正確なパラメータ調整を可能にします。
• ローラーブラシ: 金属表面処理の重要なコンポーネントであり、バリ取り、ブラッシング、クリーニング、研磨などに使用されます。複数のブラシ毛で構成されており、材料、硬度、ブラシ毛の配置は必要に応じて調整できます。バリ、酸化物、油汚れなどの不純物を効果的に除去し、金属表面の滑らかさと美観を向上させます。

消耗品

• 研磨ベルト: 金属表面処理に広く使用される研削工具です。研削、バリ取り、研磨、仕上げ、ワイヤードローイングなどのさまざまなプロセスに適しています。作業部品の表面との摩擦を通じて余分な材料を除去します。
• ローラーブラシ: 金属加工および表面処理の効率的なツールであり、バリ取り、表面描画、クリーニング、酸化層の除去、油汚れの除去に使用されます。作業部品の表面と回転接触することにより、バリ取り、エッジの丸み付け、表面仕上げ効果を達成します。

バリ取り前後の比較

• バリ取り前: 粗いエッジと鋭いバリが組み立て精度に影響を与えます。酸化層やわずかな表面の不均一性が存在する可能性があり、後続の加工やコーティングの接着に影響を与える可能性があります。
• バリ取り後: バリのない滑らかなエッジが製品の安全性を向上させます。研磨またはブラッシング後、金属表面はより洗練され、美しくなります。寸法精度が向上し、より良い組み立て品質を保証します。酸化層の除去は、溶接、塗装、電気めっきなどの後続のプロセスに有益であり、コーティングの接着性と耐久性を向上させます。

技術仕様

• 広い作業台の表面: 800 mm
• 加工厚さ: 1-100 mm
• 最小加工サイズ: ≥30*30*1mm (非穿孔プレート)
• 給紙速度: 1-7m/min (調整可能な周波数変換)
• ベルト速度: 2.2-11m/min
• ローラーブラシ速度: 6-19m/min
• 回転速度: 4-12m/min
• 最大出力: 24.15 kW (集塵機を除く)
• 定格電圧: 380V / 3P / 50HZ
• 大気圧: 0.6-0.8Mpa
• サンドベルトサイズ: 1900 * 820mm
• ローラーブラシサイズ: 300 * 300 * 40mm
• ホスト重量: 約3000kg
• サイズ: 3300*1650*2200
