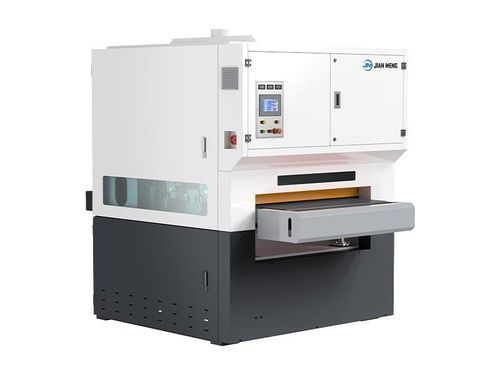

ベルトバリ取り機 XDP-RRT

研磨機ブラッシング用アングル ミリング

製品概要
JM XDP-RRTシリーズは、主にさまざまな金属ワークピースの表面のバリ取り、ブラッシング、研磨に使用され、表面の品質と精度を向上させます。この装置は、サンディングベルトや研磨ローラーなどの複数の加工技術を統合し、バリ取り、ワイヤードローイングから繊細な研磨までの完全な精密加工ワークフローを実現します。複数の表面処理プロセスを一度に完了できるため、生産効率と製品品質の安定性が向上します。機械は2つの広幅サンディングベルトユニットを備えています。研削ローラーによって駆動されるサンディングベルトは、高速で回転し、スラグ粒子、酸化スケール、大きなバリ、およびその他の不完全さをワークピースの表面から除去しながら、同時にワイヤードローイング処理を行います。また、高速で回転し、ワークピースの表面と摩擦接触する研磨ローラーユニットを備えており、均一で細かいワイヤードローイング効果を生み出します。この機械は、オプションで湿式集塵システムを装備できます。粉塵除去方法：運転中に発生する粉塵は、集塵ポートを通じて効果的に抽出され、粉塵爆発のリスクを排除し、装置の内部清潔を維持します。

CNCシステム
CNCシステムは、CNC金属バリ取り機の重要なコンポーネントであり、バリ取りプロセス中のすべての操作パラメータを集中表示および制御し、加工効率と精度を向上させます。リアルタイムのフィードバックを提供するだけでなく、必要に応じてオペレーターが正確なパラメータ調整を行うことを可能にし、ワークピースの品質を確保します。

作業ステーション：R+R+T（ワイドベルト+ワイドベルト+研磨ホイール）
RRTシリーズは、単一の広幅サンディングベルト、もう1つの単一の広幅サンディングベルト、および研磨ホイールステーションを組み合わせています。プラットフォームの幅がベルトのサイズを決定し、ワークピースは圧力ローラーを使用してコンベヤーベルトにしっかりと固定されます。モジュール式のステーションオプションがあり、さまざまな生産ニーズに対応します。

研磨消耗品

• 研磨ベルト：金属表面処理に使用される研削工具です。特殊な加工を施した後、ベルト状の構造を形成し、研削、バリ取り、研磨、仕上げ、ブラッシングなどのさまざまなプロセスに適しています。サンディングベルトは、ワークピースの表面との摩擦を通じて余分な材料を除去し、ワークピースの表面品質と外観を向上させます。
• 研磨ローラー：研磨ローラーは、制御された圧力で回転運動を適用し、特殊な研磨材料を使用して表面の微細な不完全さを除去し、ワークピースの全体的な外観を向上させます。これらのローラーは、大きな表面領域で均一な研磨を保証し、高精度で一貫した結果を提供し、自動車や家電製造などの高品質な仕上げを必要とする業界にとって不可欠です。
• バリ取り＆ブラッシングマシンの動作原理は、回転ブラシを使用してワークピースの表面に接触し、バリ取り、エッジラウンド、および表面仕上げ効果を達成することです。

バリ取り前後のワークピースの比較

• バリ取り前：ワークピースの粗いエッジと鋭いバリは、組み立て精度に影響を与えます。表面に酸化層やわずかな不均一がある場合があり、後続の加工やコーティングの付着に影響を与える可能性があります。
• バリ取り後：バリのない滑らかなエッジは、製品の安全性を向上させます。研磨またはブラッシングされた後、金属表面はより精巧で美しくなります。バリ取り後、寸法精度の向上により、組み立て品質が向上します。酸化層の除去は、溶接、塗装、電気めっきなどの後続のプロセスに有益であり、コーティングの付着性と耐久性を向上させます。

オプションの構造

• 2+1
• 2+2

その他のオプションツール

• Rステーション — ワイドベルトによるバリ取り
• Pステーション — 回転ブラシによるエッジラウンド
• Tステーション — 研磨ホイールによる研磨
• Hステーション — ディスクハンマーによる重いスラグの除去

技術仕様
機器の処理幅選択：450/800/1000/1300/1600mm
処理厚さ：0.5-100mm
研磨ベルト速度：1-15m/min
供給速度：1-7m/min
研磨ローラーサイズ：φ200mm
プラットフォームの高さ：900-1000mm
最小処理サイズ：30*30*1.0mm（磁気吸着）
定格電圧：380V/3P/50HZ（カスタマイズ）
動作圧力：0.6-0.8Mpa
ブラシパターン：スノーフレークブラシ仕上げ、スノーフレークショートブラシ仕上げ

特徴 / 技術仕様

• 金属ワークピースのバリ取り、ブラッシング、研磨
• 統合されたサンディングベルトと研磨ローラー
• オプションの湿式集塵システム
• パラメータ制御とフィードバックのためのCNCシステム
• 作業ステーション：R+R+T（ワイドベルト+ワイドベルト+研磨ホイール）
• モジュール式ステーションオプション
• 研磨ベルトと研磨ローラーの消耗品
• オプションの構造：2+1、2+2
• オプションのツール：R、P、T、Hステーション
• 処理幅：450/800/1000/1300/1600mm
• 処理厚さ：0.5-100mm
• 研磨ベルト速度：1-15m/min
• 供給速度：1-7m/min
• 研磨ローラーサイズ：φ200mm
• プラットフォームの高さ：900-1000mm
• 最小処理サイズ：30*30*1.0mm（磁気吸着）
• 定格電圧：380V/3P/50HZ（カスタマイズ）
• 動作圧力：0.6-0.8Mpa
• ブラシパターン：スノーフレークブラシ仕上げ、スノーフレークショートブラシ仕上げ
