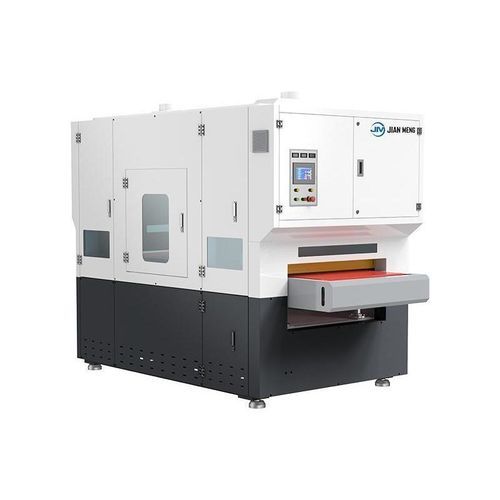

加工仕上げ機 XDP-MRPRT

研磨機バリ取りグラインダー

製品概要CNCシステムワークステーションR+P+R+T（ワイドベルト+ローラーブラシ+ワイドベルト+ポリッシングローラー）。 MRPRTシリーズは、幅広のサンディングベルト1本、ローラーブラシワークステーション、幅広のサンディングベルト1本、ポリッシングホイールステーションの組み合わせです。プラットフォームの幅がベルトのサイズとローラーブラシの数/直径を決定し、マグネットで取り付けられたコンベアベルトが部品をしっかりと固定します。

• 研磨ベルト： 金属の表面処理に使用される研磨ツール。特殊加工の後、ベルト状の構造を形成し、研削、バリ取り、研磨、仕上げ、ブラッシングなどのさまざまな工程に適しています。
• ローラーブラシ：バリ取り、エッジラウンド、表面絞り、洗浄、酸化膜や油汚れの除去などの工程で使用される金属加工および表面処理ツール。
• 研磨ローラー 特殊な研磨材を使用し、制御された圧力で回転運動を加えることにより、表面の微細な欠陥を除去し、ワークピース全体の外観を向上させます。これらのローラーは、広い表面領域にわたって均一な研磨を保証し、自動車や家電製品の製造など、高品質の仕上げを必要とする産業にとって不可欠な、高い精度と一貫した結果を提供します

。 除去前と除去後のワークピースの比較

バリ除去前： ワークピースの粗いエッジや鋭いバリが、組み立て精度に影響を与えます。

バリ取り後： バリのない滑らかなエッジは、製品の安全性を高めます。

研磨またはブラッシング後、金属表面はより精巧で美しくなります。バリ取り後は寸法精度が向上し、組み立て品質が向上します。酸化膜を除去することは、溶接、塗装、電気メッキなどの後工程に有益であり、コーティングの密着性と耐久性を向上させます。 オプション構造

• 1+6+1+1
• 1+4+1+1

その他のオプションツール

• R station
。
• Rステーション - ワイドベルトによるバリ取り
• Pステーション - 回転ブラシによるエッジ丸め
• Tステーション - ポリッシングホイールによるポリッシング
• Hステーション - ディスクハンマーによる重いスラグの除去
。 技術仕様 装置処理幅の選択：450/800/1000/1300/1600mm 作業台の幅800ミリメートル 加工厚さ：1-90mm 最小加工寸法：50*50*0.5mm（無孔板） 送り速度：1-7m/min（周波数変換調整可能） ベルト速度：2.2-11m/min ローラーブラシの速度: 6-19m/min 回転速度: 4-12m/min 最大出力一定速度 定格電圧：43.85kW（集塵機除く） 大気圧: 380V/3P/50HZ 砂ベルトのサイズ: 0.6-0.8Mpa ローラーブラシのサイズ: 1900*820mm ホストの重量3500kg について サイズ: 3700*1650*2200 特徴/技術仕様
• 金属ワークピースのバリ取り、伸線、研磨を統合したマシン
• 複数の加工技術：サンディングベルト、ローラーブラシ、研磨ローラー
• 2つのワイドサンディングベルトユニットと1つの研磨ローラーユニット
• 効果的な粉塵除去のための5.5KW湿式集塵機
• 操作制御とパラメータ調整のためのCNCシステム
• ワークステーション：R+P+R+T（ワイドベルト+ローラーブラシ+ワイドベルト+ポリッシングローラー）
• オプション構造：1+6+1+1、1+4+1+1
• 加工幅：450/800/1000/1300/1600mm
• 作業台幅：800mm
• 加工厚さ：1-90mm
• 最小加工サイズ：50*50*0.5mm
• 送り速度：1-7m/min（調整可能）
• ベルト速度：2.2-11m/min
• ローラーブラシ速度：6-19m/min
• 回転速度：4-12m/min
• 定格電圧：43.85kW（集塵機を除く）
• 大気圧：380V/3P/50HZ
• サンドベルトサイズ：0.6-0.8Mpa
• ローラーブラシサイズ：1900 * 820ミリメートル
• ホスト重量：3500kgについて
• マシンサイズ：3700 * 1650 * 2200ミリメートル

。
