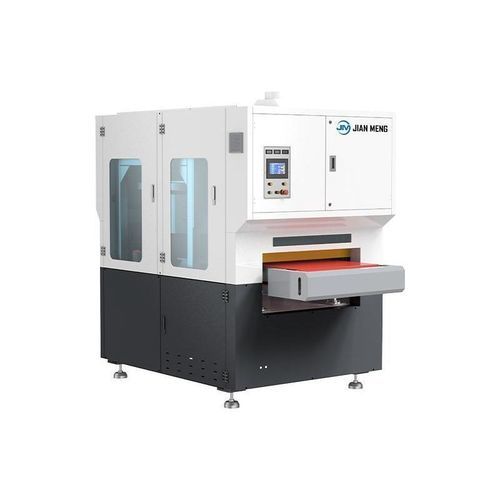

ブラシ用バリ取り機 XDP-1000MRP

ベルト切断研磨機

製品概要
Jianmeng XDP-1000MRP金属バリ取り機は、中厚金属板用に特別に設計された効率的な自動バリ取り装置です。磁気吸着プラットフォームとインテリジェント制御システムを備えており、レーザー切断、スタンピング、フライス加工などの処理後に生成されるバリ、酸化層、コーナー処理を正確かつ効率的に完了できます。
この装置は、広いサンドベルトと複数のローラーブラシを採用しており、1回の供給でバリ取り、面取り、研磨、表面仕上げなどの複数のプロセスを完了し、処理効率と製品品質を大幅に向上させます。
XDP-1000MRPバリ取り、ワイヤードローイング、研磨機は、炭素鋼部品の表面処理用に特別に設計されています。革新的な技術は、バリ取り用の広いサンドベルトと面取り用の6つのユニバーサルローラーブラシを組み合わせており、ワークピース表面のバリを効率的かつ正確に除去しながら、エッジ面取りと表面ストレッチ効果を達成し、表面品質と外観を向上させ、炭素鋼表面処理の精度と品質要件を満たし、生産効率と製品価値を向上させます。
この装置は、異なる処理要件に応じて異なるパラメータを調整し、適切な研磨剤を選択でき、5KWの湿式集塵システムを備えています。

主なコンポーネント

• CNCディスプレイ画面: CNCバリ取り機の重要なコンポーネントであり、バリ取りプロセス中のすべての操作パラメータを集中表示および制御し、加工効率と精度を向上させます。リアルタイムのフィードバックを提供し、ワークピースの品質を確保するために正確なパラメータ調整を可能にします。
• ローラーブラシ: 金属表面処理における重要なコンポーネントであり、バリ取り、ブラッシング、クリーニング、研磨などに使用されます。複数のブラシ毛で構成されており、材料、硬度、配置は処理ニーズに応じて調整できます。バリ、酸化物、油汚れなどの不純物を効果的に除去し、金属表面の滑らかさと美観を向上させます。

消耗品

• 研磨ベルト: 金属表面処理に広く使用される研磨ツールです。特殊な処理後、ベルト状の構造を形成し、研削、バリ取り、研磨、仕上げ、ワイヤードローイングなどのさまざまなプロセスに適しています。ワークピース表面との摩擦を通じて余分な材料を除去し、表面品質と外観を向上させます。
• ローラーブラシ: 金属加工および表面処理の効率的なツールであり、バリ取り、表面描画、クリーニング、酸化層および油汚れの除去に使用されます。その作業原理は、ワークピース表面と接触するブラシ毛を回転させることによって、バリ取り、面取り、表面仕上げ効果を達成することです。

バリ取り前後の比較

• バリ取り前: ワークピースの粗いエッジと鋭いバリは、組み立て精度に影響を与えます。表面に酸化層やわずかな不均一性があり、後続の処理やコーティングの接着に影響を与える可能性があります。
• バリ取り後: バリのない滑らかなエッジは製品の安全性を向上させます。研磨やブラッシング後、金属表面はより洗練され、美しくなります。寸法精度が向上し、より良い組み立て品質を確保します。酸化層の除去は、溶接、塗装、電気めっきなどの後続のプロセスに有益であり、コーティングの接着性と耐久性を向上させます。

技術仕様
広い作業台面: 1000mm
処理厚さ: 1-100mm
最小処理サイズ: 30*30*1mm (非穿孔プレート)
供給速度: 1-7m/min (可変周波数調整可能)
ベルト速度: 2.2-11m/min
ローラーブラシ速度: 6-20m/min
回転速度: 4-12m/min
最大出力: 22.35KW (集塵機を除く)
定格電圧: 380V / 3P / 50HZ
大気圧: 0.6-0.8Mpa
サンドベルトサイズ: 2200 * 1020mm
ローラーブラシサイズ: 300 * 300 * 40mm
ホスト重量: 約3500kg
サイズ: 3200*1850*2300
