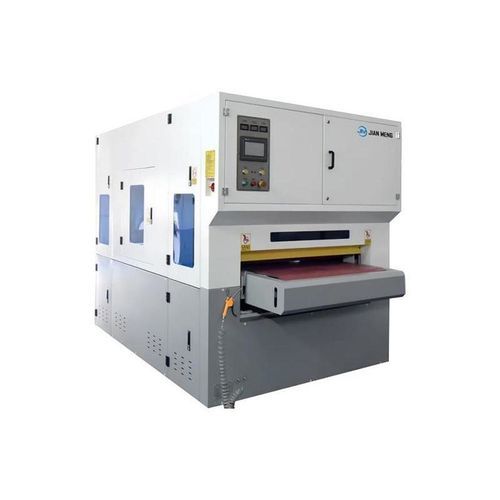

ブラシ用バリ取り機 XDP-1300RPRT

研磨ベルト研磨機ブラッシング用

製品概要
Jianmeng XDP-1300RPRT バリ取りおよびワイヤードローイングマシンは、主にさまざまな金属加工品の表面でのバリ取り、エッジラウンド、およびワイヤードローイングに使用され、表面品質と精度を向上させます。この装置は、サンディングベルト、ローラーブラシ、ポリッシングローラーなどの複数の加工技術を統合し、バリ取りとエッジラウンドから繊細なワイヤードローイングまでの完全な精密加工ワークフローを実現します。これにより、複数の表面処理プロセスを一度に完了し、生産効率と製品品質の安定性を向上させることができます。XDP-1300RPRT バリ取り、ワイヤードローイング、およびポリッシングマシンは、2つの広いサンディングベルトユニットを備えています。研削ローラーによって駆動されるサンディングベルトは、高速で回転し、スラグ粒子、酸化スケール、大きなバリ、およびその他の不完全さをワークピースの表面から除去しながら、同時にワイヤードローイング処理を行います。また、高速で回転し、ワークピースの表面と摩擦接触するポリッシングローラーユニットを備えており、均一で細かいワイヤードローイング効果を生み出します。マシンは5.5KWの湿式集塵機を備えています。粉塵除去方法：操作中に発生する粉塵は、集塵ポートを通じて効果的に抽出され、粉塵爆発のリスクを排除し、装置の内部清潔さを維持します。

CNCディスプレイ画面
CNCディスプレイは、バリ取りプロセス中のすべての操作パラメータの集中表示と制御を担当するバリ取り機の重要なコンポーネントであり、加工効率と精度を向上させます。CNCディスプレイ画面は、リアルタイムのフィードバックを提供するだけでなく、オペレーターが必要に応じて正確なパラメータ調整を行い、ワークピースの品質を確保することを可能にします。

ローラーブラシ
ローラーブラシは、金属表面処理における重要なコンポーネントであり、バリ取り、ブラッシング、クリーニング、ポリッシングなどのプロセスで広く使用されています。ローラーブラシは複数の毛で構成されており、毛の材料、硬度、および配置は、異なる加工要件に応じて調整できます。ローラーブラシは回転運動を通じてワークピースの表面に接触し、バリ、酸化物、油汚れなどの不純物を効果的に除去し、金属表面の滑らかさと美観を向上させます。

消耗品

• 研磨ベルト：サンドベルトは、金属表面処理に広く使用される研削ツールです。特別な処理後、ベルト状の構造を形成し、研削、バリ取り、ポリッシング、仕上げ、ワイヤードローイングなどのさまざまなプロセスに適しています。サンドベルトは、ワークピースの表面との摩擦を通じて余分な材料を除去し、表面品質とワークピースの外観を向上させます。
• ローラーブラシ：ローラーブラシは、金属加工および表面処理の効率的なツールであり、バリ取り、表面描画、クリーニング、酸化層の除去、油汚れの除去などのプロセスで広く使用されています。バリ取りおよびブラッシングマシンの作業原理には、回転するブラシを使用してワークピースの表面に接触し、バリ取り、エッジラウンド、および表面仕上げ効果を達成することが含まれます。

バリ取り前後の部品の比較

• バリ取り前：ワークピースの粗いエッジと鋭いバリは、組み立て精度に影響を与えます。表面に酸化層やわずかな不均一性がある場合があり、後続の加工やコーティングの接着に影響を与える可能性があります。
• バリ取り後：バリのない滑らかなエッジは、製品の安全性を向上させます。ポリッシングやブラッシング後、金属表面はより洗練され、美しくなります。バリ取り後、寸法精度を向上させ、より良い組み立て品質を確保します。酸化層の除去は、溶接、塗装、電気めっきなどの後続のプロセスに有益であり、コーティングの接着性と耐久性を向上させます。

技術仕様
広い作業台面：1300 mm
加工厚さ：1-90 mm
最小加工サイズ：50*50*0.5mm（非穿孔プレート）
給紙速度：1-7m/min（周波数変換調整可能）
ベルト速度：2.2-11m/min
ローラーブラシ速度：6-19m/min
回転速度：4-12m/min
最大出力：定速
定格電圧：43.85 kW（集塵機を除く）
大気圧：380V / 3P / 50HZ
サンドベルトサイズ：0.6-0.8Mpa
ローラーブラシサイズ：1900 * 820mm
ホスト重量：約3500kg
サイズ：3700*1650*2200

特徴 / 技術仕様

• バリ取り、エッジラウンド、ワイヤードローイングを1台で実現
• 2つの広いサンディングベルトユニット
• 高速ポリッシングローラーユニット
• 5.5KW湿式集塵機
• 集中制御用CNCディスプレイ画面
• 構造：1つの広いサンディングベルト + 8つのローラーブラシ + 1つの広いサンディングベルト + 1つのポリッシングローラー
• 広い作業台面：1300mm
• 加工厚さ：1-90mm
• 最小加工サイズ：50*50*0.5mm
• 給紙速度：1-7m/min
• ベルト速度：2.2-11m/min
• ローラーブラシ速度：6-19m/min
• 回転速度：4-12m/min
• 定格電圧：43.85 kW（集塵機を除く）
• 大気圧：380V / 3P / 50HZ
• ローラーブラシサイズ：1900 * 820mm
• 重量：約3500kg
• 寸法：3700*1650*2200mm
