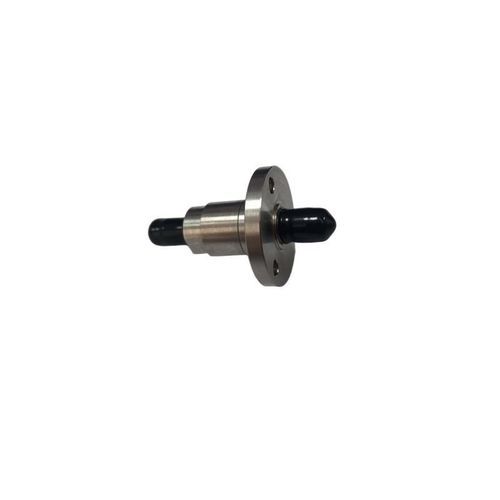

工業用スリップリング HS-01RJ-18G

測器装置用レーダアンテナ用ステンレススチール

簡単な説明

• 単一チャネル RF 回転ジョイント（スリップリング）
• 型番：HS-01RJ-18G
• チャネル：1
• インターフェース：SMA-F（50Ω）
• 周波数帯域：DC〜18GHz
• 最大回転数：300RPM
• 材質：ステンレス鋼
• 保護等級：IP41
• 寿命：≥1000万回転

製品概要
この単一チャネルのRF回転ジョイントは、固定構造と回転構造間で高周波信号を連続伝送します。コンパクトなフランジ設計とステンレス製ハウジングにより、回転式アンテナやレーダー用途での信頼性の高い動作を想定しています。

主な特徴と利点

• 広帯域：DC〜18GHz、50Ωインピーダンスに対応。
• 周波数帯別許容平均電力：100W（DC〜2GHz）、50W（2〜8GHz）、25W（8〜15GHz）、20W（15〜18GHz）。
• 低反射・低損失：VSWR ≤1.25（最大）、挿入損失 ≤0.3 dB（最大）。
• コンパクトかつ耐久性：フランジ径25.40 mm、ステンレス製ハウジング、IP41。
• 高速回転と長寿命：最大300RPM、寿命≥1000万回転。
• 広温度範囲：-40°C〜+80°C、GJB150（湿熱・振動・衝撃）に準拠。
• SMA-F標準インターフェースで容易に接続可能。

用途

• レーダーシステムおよび回転アンテナ
• 衛星通信および追尾プラットフォーム
• マイクロ波試験装置および測定機器
• 360° RF 信号伝送が必要な産業用自動化

技術仕様
項目：仕様
チャネル：1
インターフェース：SMA-F（50Ω）
周波数帯域：DC〜18GHz
平均電力：100W@DC-2GHz、50W@2-8GHz、25W@8-15GHz、20W@15-18GHz
VSWR（最大）：1.25
挿入損失（最大）：0.3 dB
最大回転数：300RPM
トルク：≤0.5 N·m
寿命：≥1000万回転
材質：ステンレス鋼
保護等級：IP41
動作温度：-40°C〜+80°C

型番詳細

• 型番：HS-01RJ-18G
• チャネル数：1
• インターフェース：SMA-F、50Ω
• 周波数範囲：DC〜18 GHz
• 電力定格：100W（DC〜2GHz）；50W（2〜8GHz）；25W（8〜15GHz）；20W（15〜18GHz）
• 最大VSWR：1.25
• 最大挿入損失：0.3 dB
• 最大回転数：300 RPM
• トルク：≤0.5 N·m
• 寿命：≥1000万回転
• ハウジング材質：ステンレス鋼
• 保護等級：IP41
• 動作温度範囲：-40°C〜+80°C
