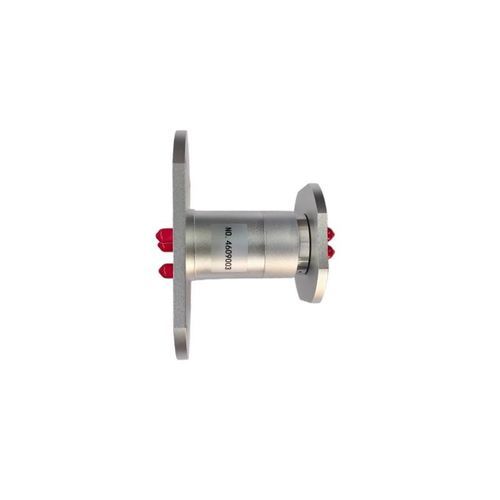

マルチチャンネルスリップリング HS-04RJ-040

ラジオ周波数ラジオ周波数高周波同軸コネクター

製品概要
4チャンネルRF回転継手（ハイブリッドスリップリング）は、回転インターフェースを介して4つの独立した高周波信号と電力を同時に伝送するよう設計されており、産業用途やレーダーアンテナの厳しい環境で安定した信号品質と機械的信頼性を提供します。

短い説明

• 型番：HS-04RJ-040
• チャンネル：4チャンネル（CH1–CH4）
• インターフェース：SMA-F（50 Ω）
• 周波数：DC – 2.5 GHz
• 出力：200 W（ピーク）/ 20 W @ 1 GHz（平均）
• 電気：2 A / 440 VAC/DC
• 保護＆寿命：IP51 / 5,000,000回転
• 回転速度：100 rpm

主な特長と利点

• ハイブリッド伝送：4本のRFチャンネルと電気接点（定格電流2 A、最大440 VAC/DC）を1台に統合し、RFと電力の複合伝送を実現します。
• 高出力対応：チャネルあたり最大200 Wピーク、1 GHzで平均20 Wをサポートします。
• 優れたRF性能：低いVSWR（最大1.3）と低挿入損失（最大0.5 dB）により反射と歪みを低減します。
• 堅牢な構造：IP51保護等級、典型的なアイソレーション約50 dB、低い接触抵抗変動で信頼性の高いRF分離を提供します。
• 耐久かつ高速：最大100 rpm、最小寿命5,000,000回転に対応します。
• 過酷環境対応：広い温度範囲で動作し、高湿度環境にも耐えます。

用途
航空交通管制用レーダー、回転式アンテナ、衛星通信、マイクロ波試験用回転台、自動化システムなど、360°の連続したRFおよび電力伝送が必要な用途に適しています。

カスタマイズとサポート
周波数帯域、代替コネクタ（例：N型、TNC、2.92 mm）、フランジサイズ、ハイブリッド構成などのカスタム対応（OEM/ODM）を承ります。

仕様 / 技術仕様

• 型番：HS-04RJ-040
• チャンネル：4（CH1–CH4）
• RFインターフェース：SMA-F、50 Ω
• 周波数範囲：DC – 2.5 GHz
• ピーク出力：チャネルあたり200 W（ピーク）
• 平均出力：チャネルあたり20 W @ 1 GHz
• 電気接点：定格電流2 A
• 最大動作電圧：440 VAC/DC
• VSWR：最大1.3
• 挿入損失：最大0.5 dB
• アイソレーション：約50 dB
• 接触抵抗変動：最大約10 mΩ
• 保護等級：IP51
• 回転速度：最大100 RPM
• 耐久性：最小5,000,000回転
• 動作温度：-30 °C～+80 °C
• 湿度：最大85 % RH
