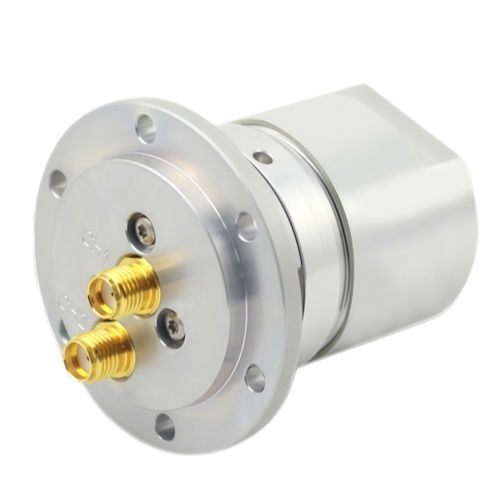

テレコミュニケーションネットワーク用スリップリング HS-02RJ-004

航空産業用産業用測器装置用

短い説明
この2チャネルRF回転ジョイントはSMA-F（50 Ω）インターフェースを備え、DC～4.5 GHzに対応します。最大ピーク出力1 kW、平均出力50 W（@1 GHz）、低挿入損失、チャネル間隔離60 dB、最適化されたVSWRを実現。IP51、動作温度 -40°C～+70°C、最大回転速度50 RPM、寿命5,000,000回転で厳しい産業用途に適しています。

製品概要
高性能デュアルチャネルRF回転ジョイント
このデュアルチャネル回転ジョイントは、固定部と回転部間で連続かつ低損失のRF伝送を実現するよう設計されています。精密コンタクトと独立したチャネルによりクロストークを抑制し、長時間の回転下でも信号の完全性を維持します。レーダー、通信、試験装置などのプロ用途に適しています。

主な特長と利点

• デュアルチャネル設計：2系統の独立したRF信号を同時伝送し、クロストークを防ぐ60 dBの隔離を確保。
• 高出力対応：ピーク1 kW、平均50 W（@1 GHz）に対応し、高出力送信機やレーダー装置に適合。
• 優れた電気的性能：超低挿入損失と最適化されたVSWRにより反射を最小限に抑え、信号品質を維持。
• 堅牢で耐久性のある構造：導電性酸化処理を施したアルミ合金ハウジング、低作動トルク、5,000,000回転の寿命。
• 環境適応性：動作温度 -40°C～+70°C、保護等級IP51、最大50 RPMの回転速度で屋内/屋外設置に対応。

技術仕様

• 型番：HS-02RJ-004
• ブランド：Ingiant
• チャネル数：2（独立・絶縁）
• 周波数範囲：DC～4.5 GHz
• インピーダンス：50 Ω
• コネクタタイプ：SMA メス（SMA-F）
• ピーク出力：1 kW
• 平均出力：50 W @ 1 GHz
• チャネル間隔離：60 dB
• 最大回転速度：50 RPM
• 寿命：5,000,000回転
• 動作温度：-40°C～+70°C
• 保護等級：IP51
• ハウジング材質：導電性酸化処理を施したアルミ合金

代表的な用途

• レーダーシステム：防衛、航空管制、気象観測向けのアンテナ台座やスキャナ。
• RF通信システム：高出力送信機、衛星端末、軍用通信ネットワーク。
• 産業オートメーション：回転テーブル、ロボットジョイント、回転試験装置。
• 軍事・航空宇宙：高い信頼性が求められる監視プラットフォームや機載レーダー。
• 試験・計測：回転中の安定した信号伝送が必要な精密RF試験装置。

この製品が作業を改善する方法
高い隔離と低損失により回転系での信号劣化や干渉を防ぎ、メンテナンスやダウンタイムを低減します。堅牢な設計と長寿命によりライフサイクルコストを抑え、重要な産業・防衛用途での安定したRF伝送を確保します。
