テレコミュニケーションネットワーク用スリップリング

レーダアンテナ用テストベンチ用アルミニウム

概要（ショートディスクリプション）

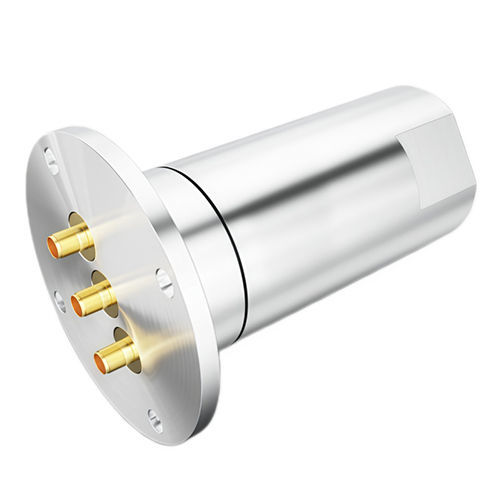

商用名：Ingiant Medium Frequency Slip-Ring。1〜5.25 GHz帯に対応する中周波スリップリングプラットフォームで、3系統の独立した50Ω RFチャネルを搭載。標準仕様はSMA‑Fコネクタ、各チャネル10 W平均出力、挿入損失≤1.2 dB、隔離≥50 dB、位相安定性±2°〜±4°。動作温度範囲 -40°C〜+70°C、防護等級 IP51、最小耐久 5 百万回転（最大30 RPM）。

製品概要
本スリップリングは360°連続回転中もRF特性（挿入損失、VSWR、隔離、位相）を維持し、ケーブルのねじれを防止します。アンテナペデスタル、レーダー、評価用回転台、その他回転するマイクロ波システムの回転RFインターフェースに最適です。

主要パラメータ

• チャネル数：標準 3系統 独立50Ω
• コネクタ（標準）： SMA‑F (50Ω)
• 周波数帯（標準）： 1 – 5.25 GHz
• 平均出力（チャネル毎、最大）： 10 W CW
• VSWR（最大）： CH1 1.5; CH2/CH3 1.6
• VSWR変動（最大）： CH1 0.1 dB; CH2/CH3 0.2 dB
• 挿入損失（最大）： CH1 1.0 dB; CH2/CH3 1.2 dB
• 挿入損失変動（最大）： CH1 0.3 dB; CH2 0.15 dB; CH3 0.3 dB
• 隔離（最小）： チャネル間 ≥50 dB
• 位相安定性（最大）： チャネルにより ±2°〜±4°

機械・環境パラメータ

• 最大回転速度：標準 30 RPM
• 動作寿命（最小）： 5,000,000 回転
• 最大トルク： 室温で 0.6 N·m
• 動作温度： -40°C〜+70°C
• 保管温度： -50°C〜+85°C
• 最大相対湿度： 95%
• 保護等級： IP51（要望により上位等級対応可）
• ハウジング材質： 導電酸化処理を施したアルミ合金

設計上の解釈（主要パラメータ）

• 周波数帯： L帯、S帯、低いC帯をカバー。プラットフォームは DC–18/26.5/40 GHz まで設計可能。
• 出力： マッチング条件下でチャネル毎 10 W CW。熱設計により高出力対応可能。
• インピーダンス安定性： 低いVSWRと小さい変動は精密なRF接触と機械公差を示す。
• 振幅安定性： 挿入損失の低さと変動の小ささは振幅に敏感なシステムで重要。
• 隔離： ≥50 dB によりチャネル間漏洩と相互変調を低減する。
• 位相安定性： ±2°〜±4° は位相制御を要するコヒーレント用途（フェーズドアレイ、干渉計、SAR）に適合。

代表的な用途

• 地上レーダーの送受信および較正ループ
• 衛星通信アンテナの連続追尾用ペデスタル
• 電子戦（EW）試験台および回転する脅威シミュレータ
• 回転ヘッドを持つ医療用マイクロ波機器
• 連続回転給電を要する産業用マイクロ波加熱
• アンテナパターン測定用の回転試験台

非標準カスタマイズ機能

• チャネル数：1〜8以上（必要に応じて直径拡大）
• 周波数範囲：DC–18 GHz、DC–26.5 GHz、DC–40 GHz またはカスタムバンド
• コネクタ選択：N、TNC、BNC、2.92mm (K)、2.4mm、SMP、SSMA 等
• 出力仕様：50 W、100 W、200 W（熱設計により対応）
• 回転速度：精密ベアリングで最大300 RPM
• 環境保護：IP65/IP67、塩霧、抗真菌処理
• 材料・仕上げ：ステンレス、黄銅、銅合金；ニッケル/銀/金めっき等
• 取付：カスタムボルトパターン、ピロット径、アンチローテーション機構
• 位相トラッキング：複数ユニット間での回転に伴う位相整合

品質保証と厳格な試験

• 100% RF試験：VSWR、挿入損失、隔離を全帯域で測定（静的/回転時）。
• 定格RPMでの連続回転中に位相安定性を高分解能で記録。
• 機械試験：温度範囲でのトルク測定、回転インターフェースのランアウト測定、耐久試験による寿命検証。
• 環境ストレススクリーニング：熱サイクル、耐湿熱、振動などのサンプル試験。

技術仕様

• Brand: Ingiant
• 商用名: Ingiant Medium Frequency Slip-Ring
• 周波数範囲: 1–5.25 GHz (標準)
• チャネル数: 3 独立 50Ω チャネル
• コネクタ（標準）: SMA‑F (50Ω)
• 平均出力（チャネル毎）: 10 W
• VSWR（最大）: CH1 1.5; CH2/CH3 1.6
• 挿入損失（最大）: CH1 1.0 dB; CH2/CH3 1.2 dB
• 隔離（最小）: 50 dB
• 位相安定性: チャネルにより ±2°〜±4°
• 最大回転速度: 30 RPM（要望により高速対応可）
• 動作寿命（最小）: 5,000,000 回転
• 最大トルク: 室温で 0.6 N·m
• 動作温度: -40°C〜+70°C
• 保管温度: -50°C〜+85°C
• 相対湿度（最大）: 95%
• 保護等級: IP51（カスタマイズ可）
• ハウジング材質: 導電酸化処理アルミ合金
