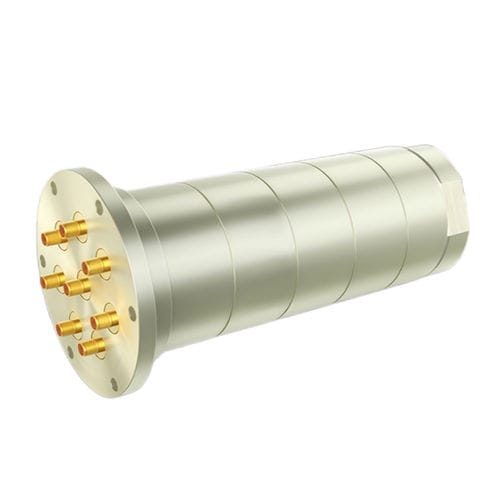

航空産業用スリップリング HS-8RJ-001

産業用回転テーブル用レーダアンテナ用

概要
HS-8RJ-001は、回転系システムでの高周波信号伝送向けに設計された8チャネルSMA-F RFスリップリング（ロータリージョイント）です。挿入損失が小さく、VSWRが制御され、チャネル間の高いアイソレーションにより、航空機・レーダー用途などでのRF信号の整合性を維持します。定格電力10 W、保護等級IP65、機械寿命500万回転です。

主な特長

• SMA-F（50 Ω）インターフェースを備えた8つのRFチャネル
• 周波数対応：チャネル1–3：0～8 GHz、チャネル4–8：0～6 GHz
• 低挿入損失と最適化されたVSWRによる信号劣化の最小化
• チャネル間の高いアイソレーションで相互干渉を防止
• 堅牢な機械設計：IP65保護、動作温度 -40 °C～+65 °C、最大500万回転

主な用途

• 航空宇宙システムおよび機載テレメトリ
• レーダーおよび監視用アンテナ
• 回転プラットフォームやRF伝送を必要とする産業システム

仕様

• 型番：HS-8RJ-001
• チャネル数：8
• コネクタ種類：SMA-F（メス）、50 Ω
• 周波数範囲：チャネル1–3：0 ～ 8 GHz；チャネル4–8：0 ～ 6 GHz
• 定格電力：10 W（最大）
• VSWR：≤ 1.6
• 挿入損失：≤ 1.5 dB
• アイソレーション：≥ 70 dB
• 最大回転速度：60 RPM
• 機械寿命：5,000,000 回転
• 保護等級：IP65
• 動作温度：-40 °C ～ +65 °C
