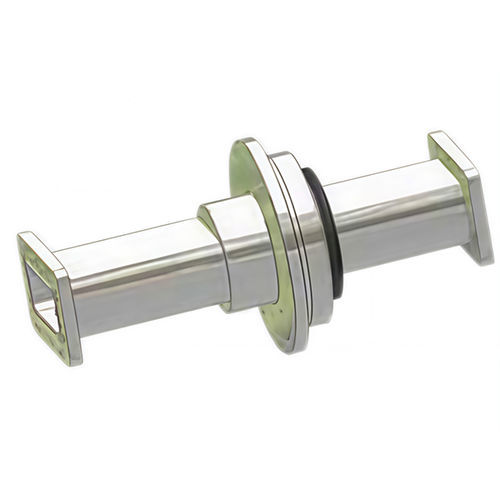

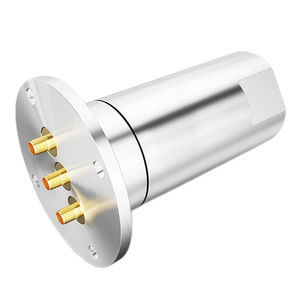

テレコミュニケーションネットワーク用スリップリング HS-1RJ-005

産業用レーダアンテナ用合金製

短い説明
2.70–2.90 GHz に最適化された単一チャンネル WR284/G ホール導波管用ロータリージョイント。ピーク 1 MW、平均 1 kW を供給し、VSWR ≤1.2、挿入損失 ≤0.2 dB。最大回転速度 10 rpm、定格寿命 6×10^6 サイクル、保護等級 IP65、動作温度 0°C〜+55°C。レーダー、衛星通信、工業用高出力 RF システム向けに設計されています。

主な特長

• 周波数と出力性能：2.70–2.90 GHz（WR284/G）で動作。ピーク 1 MW、平均 1 kW を処理し、VSWR ≤1.2、挿入損失 ≤0.2 dB により信号劣化を最小化し、効率的な電力伝達を実現します。
• 機械的耐久性と回転寿命：10 rpm までの連続運転を想定し、寿命は 6×10^6 サイクル。高強度で耐食性のある合金製、精密ベアリングとシールにより振動や繰り返し回転に耐えられる構造です。
• 環境保護と動作範囲：IP65 相当（防塵・低圧水噴射に耐える保護）。0°C〜+55°C での動作に対応し、過酷な屋内/屋外環境での展開に適しています。
• 設計と統合：WR284/G 導波管インターフェースは業界公差で加工されており、標準部品との統合が容易です。EMI シールドや取り付け/アライメント用の明確な機能により設置が簡素化されます。
• 品質保証と適合性：VSWR、挿入損失、耐電力、回転耐久性、環境耐性について工場出荷時試験済み。適用される IEEE ガイドラインに準拠し、厳格な品質管理を実施しています。

製品表
チャンネル構成 : 単一チャンネル : 単一信号アプリケーションの統合を簡素化し、複雑さとコストを低減します
導波管規格 : WR284/G : 標準的な WR284/G コンポーネントと互換、特注アダプタ不要
周波数範囲 : 2.70–2.90 GHz : レーダー、衛星通信などの中高周波アプリケーションに最適
ピーク出力 : 1 MW : 高出力の RF アプリケーションに対応、ハイパワー送信機に適合
平均出力 : 1 kW : 継続的な高出力動作をサポートし、過熱や性能低下を防ぎます
VSWR : ≤1.2 : 反射を最小化し、インピーダンス整合と信号の完全性を確保します
挿入損失 : ≤0.2 dB : エネルギー損失を低減し、効率と信号品質を最大化します
最大回転速度 : 10 rpm : アンテナや機構の連続回転をサポートし、安定した動作を実現します
寿命 : 6×10^6 サイクル : 長期信頼性により保守・交換コストを低減します
保護等級 : IP65 : 防塵・防水性があり、過酷な屋内/屋外環境に適しています
動作温度 : 0°C–+55°C : 多様な気候に適応し、現場・産業用途で信頼性を発揮します
機械材料 : 高強度・耐食合金 : 回転応力や環境摩耗に耐え、寿命を延ばします
適合性 : IEEE 規格 : グローバルな業界要件に適合し、国際システムとの互換性を確保します

技術仕様

• 型番: HS-1RJ-005
• チャンネル構成: 単一チャンネル
• 導波管規格: WR284/G
• 周波数範囲: 2.70–2.90 GHz
• ピーク出力: 1 MW
• 平均出力: 1 kW
• VSWR: ≤1.2
• 挿入損失: ≤0.2 dB
• 最大回転速度: 10 rpm
• 寿命: 6×10^6 サイクル
• 保護等級: IP65
• 動作温度: 0°C〜+55°C
• 機械材料: 高強度・耐食合金
• 適合性: IEEE 規格
• 代表的な用途: レーダー、衛星通信、工業用高出力 RF システム
