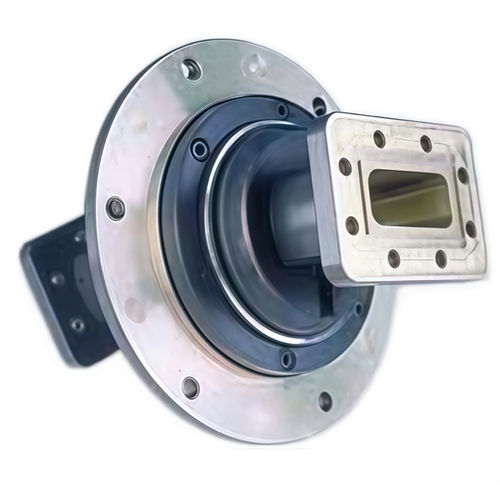

航空産業用スリップリング HS-1RJ-006

マリン用レーダアンテナ用ロバスト

簡単な説明
この単一チャネルWR187/G導波管RFロータリー接続は5.4～5.9 GHzで動作し、航空宇宙やレーダー用途における回転プラットフォームでの高出力RF伝送向けに設計されています。ピーク1.1 MW、平均4 kWに対応し、低いVSWRと挿入損失を維持。機械寿命は6×10⁶回転、保護等級はIP65です。

型番
HS-1RJ-006

特長

• 5.4～5.9 GHz（Cバンド）向けの精密なRF性能：VSWR ≤1.2、挿入損失 ≤0.2 dBで反射を抑え信号品質を保持。
• 高出力対応：ピーク1.1 MW、平均4 kWの送信システムに対応。
• 長い機械寿命：精密ベアリングと堅牢な構造で6×10⁶回転に対応した連続運転設計。
• 環境保護：IP65、動作温度範囲 0 °C～+55 °C。
• 機械仕様：単一チャネルWR187/G導波管設計、最大回転速度 10 RPM。

技術仕様（表）
項目 — 仕様
周波数範囲 — 5.4～5.9 GHz
導波管サイズ — WR187/G
チャネル — 単一
ピーク出力 — 1.1 MW
平均出力 — 4 kW
VSWR — ≤1.2
挿入損失 — ≤0.2 dB
最大回転速度 — 10 RPM
寿命 — 6×10⁶回転
保護等級 — IP65
動作温度 — 0 °C～+55 °C

用途

• レーダーシステム（航空機搭載、地上、海上）
• 衛星通信アンテナ
• 高出力産業用RF機器
• 回転式通信プラットフォーム
• 軍事・航空宇宙向けRFシステム

導入メリット

• 回転するRFリンクでの信号損失・歪みを低減
• 高出力の伝送環境でも安定した性能を提供
• 長寿命により保守頻度を低減
• 粉塵・水に対する保護（IP65）で安定動作を確保
• 既存のWR187導波管システムへの組み込みが容易

技術仕様

• 周波数範囲：5.4～5.9 GHz
• 導波管サイズ：WR187/G
• チャネル：単一
• ピーク出力：1.1 MW
• 平均出力：4 kW
• VSWR：≤1.2
• 挿入損失：≤0.2 dB
• 最大回転速度：10 RPM
• 寿命：6×10⁶回転
• 保護等級：IP65
• 動作温度：0 °C～+55 °C
