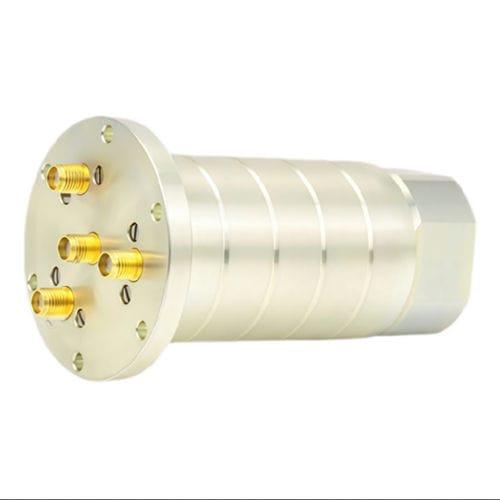

ロートルクスリップリング HS-04RJ-001

マルチチャンネル高周波同軸コネクターSMA

簡単な説明
この4チャネルRFロータリージョイント（型番HS-04RJ-001）は、SMAメス（50 Ω）コネクタを介して固定部品と回転部品間の信頼性の高い伝送を提供します。0〜4 GHzをカバーし、チャネル当たり最大50 Wをサポートし、長寿命の機械設計とIP65相当の屋外/産業用途向け仕様です。

主な製品特長

• 4つの独立したRFチャネル：4つの別個の0〜4 GHz信号を同時伝送可能。
• 広帯域：0〜4 GHzのカバレッジ。
• 高出力対応：チャネル当たり最大50 Wの入力。
• 優れた電気的性能：
  • 挿入損失：≤ 1 dB。
  • VSWR：≤ 1.5。
  • チャネル間アイソレーション：55 dB。
• 標準インターフェース：SMAメス（50 Ω）コネクタ。
• 堅牢な機械設計：
  • 最大回転速度：60 RPM。
  • 機械寿命：5,000,000回転。
  • 低トルク動作。
  • 防護等級：IP65。
• 広い環境対応：動作温度 -40°C〜+65°C。

性能仕様

• チャネル数：4
• 周波数帯域：0〜4 GHz
• インピーダンス：50 Ω
• コネクタタイプ：SMAメス
• チャネル当たり電力：50 W（最大）
• 挿入損失：≤ 1 dB
• VSWR：≤ 1.5
• チャネル分離：55 dB
• 最大回転速度：60 RPM
• 機械寿命：5,000,000回転
• 保護等級：IP65
• 動作温度：-40°C〜+65°C

プロの購入者への利点

• 低い挿入損失と管理されたVSWRにより信号劣化を最小化し、重要なRFシステムに適します。
• 高いチャネル間アイソレーションにより干渉を防ぎ、複数の独立した信号を可能にします。
• 5,000,000回転の寿命とIP65保護により、産業および屋外設置での長期運用を実現します。
• 標準的なSMAメスコネクタとコンパクトな機械設計で統合を容易にします。
• 過酷な環境でも動作する広い温度範囲を備えています。

代表的な用途

• レーダーシステム（航空管制、海軍、地上）
• 衛星通信（SATCOM）アンテナ
• RF試験・測定機器
• 産業用自動化および回転機械
• 通信システム
• 軍事および航空宇宙プラットフォーム

技術仕様

• モデル：HS-04RJ-001
• チャネル数：4
• 周波数帯域：0〜4 GHz
• インピーダンス：50 Ω
• コネクタタイプ：SMAメス
• チャネル当たり電力：50 W（最大）
• 挿入損失：≤ 1 dB
• VSWR：≤ 1.5
• チャネル間アイソレーション：55 dB
• 最大回転速度：60 RPM
• 機械寿命：5,000,000回転
• 保護等級：IP65
• 動作温度：-40°C〜+65°C
