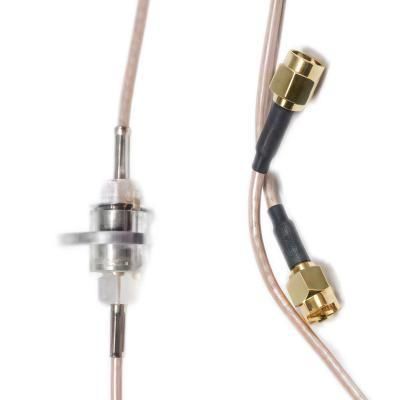

テレコミュニケーションネットワーク用スリップリング HS-02RJ-005測器装置用監視ビデオ用レーダアンテナ用
お気に入りに追加する
商品比較に追加する
特徴
- 応用
- レーダアンテナ用, 測器装置用, テレコミュニケーションネットワーク用, 監視ビデオ用
- その他の特徴
- マルチチャンネル, SMA, 高周波同軸コネクター
- 電圧
48 V
- 一次電流
0.5 A
- 回転速度
最少: 0 rpm
(0 rad.min-1)最大: 60 rpm
(377 rad.min-1)- コンタクト数
2 unit
詳細
簡易説明
製品詳細
仕様 / 技術仕様
- HS-02RJ-005 2チャネル SMA-M RFロータリージョイント
- 動作周波数 DC〜3.0 GHz、標準インピーダンス 50 Ω、最大平均電力 18 W
- 挿入損失 最大 ≤2.4 dB、VSWR 最大 ≤1.35、最大回転速度 60 rpm、最小寿命 250,000 回転
- 保護等級 IP51；動作温度範囲 −40°C〜+85°C；直流伝送容量 0.5 A / 48 VDC；高周波回転システムに適合
製品詳細
- 回転部構成やスリップリング統合でのRF信号の信頼性ある伝送を目的に設計
- DC〜3.0 GHzの帯域を持つ2チャネルSMA-M構成、標準50 Ωインターフェース対応
- 挿入損失が低くVSWRが制御されており、定格電力処理能力と長い機械寿命により連続稼働に対応
- 典型的な用途：レーダーサブシステム、回転プラットフォーム上の通信アンテナ、試験計測機器、監視システム
仕様 / 技術仕様
- 型番: HS-02RJ-005
- チャネル数: 2
- コネクタ形状: SMA-M
- 周波数帯域: DC - 3.0 GHz
- インピーダンス: 50 Ω
- 最大平均電力: 18 W
- 最大挿入損失: ≤ 2.4 dB
- 最大VSWR: ≤ 1.35
- 最大回転速度: 60 rpm
- 最小寿命: 250,000 回転
- 保護等級: IP51
- 動作温度: -40°C ~ +85°C
- 直流伝送容量: 0.5 A / 48 VDC
- 代表的な用途: レーダー、通信システム、試験装置、監視システム
