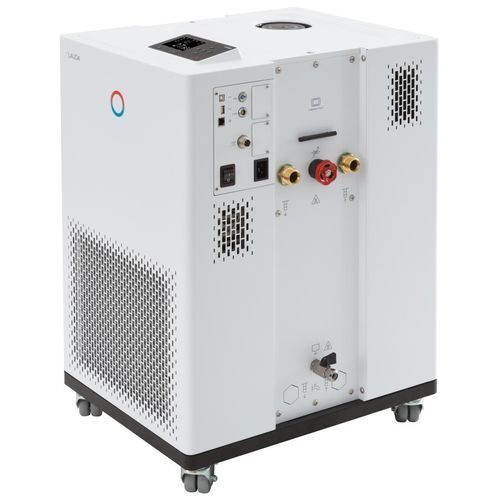

電子サーモスタット Integral IN 230 TW

調整可能プログラム可能リレー

製品概要
モジュラー式インターフェース設計により、Integral IN 230 TW プロセス恒温器を産業用温度制御ループへ柔軟に組み込めます。標準でEthernet、USB、Pt100端子を装備し、追加のインターフェースや通信プロトコルはモジュールで拡張可能。外部回路の動的温度制御を実現する冷却機構を内蔵しています。

主な特長

• 外部回路の動的温度制御用に統合された冷却システムを備えたプロセス恒温器
• 伝熱媒体の物性データを保存した管理機能
• 内部および外部制御用のPID動作を持つ全電子式連続制御器
• 低液位保護および調整可能な過温度保護（可燃・不燃液体対応）の音響アラーム
• 外部Pt100用ポート内蔵、インターフェースモジュールで2台目の外部Pt100対応可能
• 150温度/時間セグメントのプログラマ（5プログラムに分割可能）、温度ランプに最適化
• PC/タブレット/スマートフォンのブラウザで操作可能な統合Webサーバー、認証と暗号化による安全なデータ転送
• EU規則 573/2024 に準拠したHFC冷媒の使用
• 実測値と設定値を同時表示するカラ―TFTと温度プロファイルのグラフィック表示
• カーソルとソフトキーによる簡単入力、過温度用のTmaxキーを装備
• 制御パラメータを自動決定するセルフアダプト機能
• デジタル表示付きの高性能圧送ポンプ
• フローティングコンタクトによる遠隔故障表示
• 圧力制限用の調整可能なバイパス
• コンプレッサーのON/OFFを含む省エネ型デジタル冷却管理SmartCool
• 明確なテキストメニュー、言語選択 DE, EN, FR, ES, IT, RU
• システム診断用 SelfCheck アシスタント
• 電源に応じて最大使用可能な加熱量を最適化する PowerAdapt システム
• 標準装備のUSBおよびEthernetインターフェース
• 最大2つの追加インターフェースモジュール（RS232/485、Profibus、アナログ、接点、EtherCAT）への拡張オプション
• 凝縮器冷却：水

使用温度範囲

• 最小動作温度：-32 °C
• 最大動作温度：120 °C
• 温度安定性：0.05 ± K

冷却能力（50 Hz）
温度 | 調温媒体 | 冷却能力 50 Hz
100 °C | 熱媒体油 | 2.3 kW
20 °C | エタノール | 2.3 kW
10 °C | エタノール | 2.3 kW
0 °C | エタノール | 1.9 kW
-10 °C | エタノール | 1.3 kW
-20 °C | エタノール | 0.75 kW
-30 °C | エタノール | 0.35 kW


型番
L002665

技術仕様

• 動作温度範囲：-32 ... 120 °C
• 周囲温度範囲：5 ... 40 °C
• 温度安定性：0.05 ± K
• 最大加熱出力：2.7 kW
• 最大消費電力：3.7 kW（16 A）
• 最大吐出圧力：3.5 bar
• ポンプ最大流量（圧力）：40 L/min
• 吸入口/吐出口ネジ（外側）：G 3/4"
• 吸排口ホースサイズ：3/4"
• 最小充填量：3.6 L
• 最大充填量：8.7 L
• 水冷接続ネジ（外側）：3/4"
• 推奨冷却水温度：15 °C；最大：30 °C
• 冷却水流量：3 L/min；最小差圧：0.8 bar；最大圧力：10 bar
• 外形寸法（W×D×H）：430 x 550 x 760 mm
• 質量：85 kg
• 騒音レベル：60 dB(A)
• 電源：230 V；50 Hz（角型プラグ付き電源コード CEE7/7）
