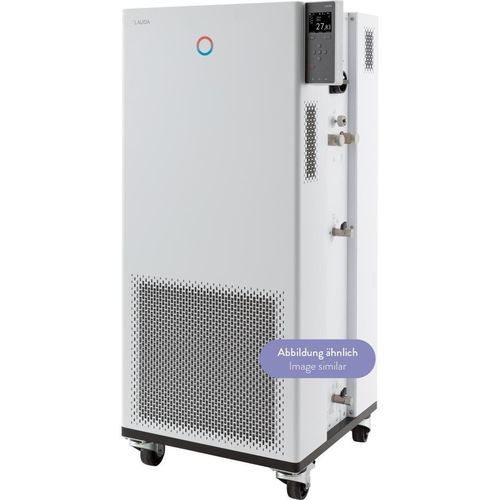

実験用湯煎器 Integral IN 530 TW

冷却システム付きサーモスタット高精度

製品概要
モジュール式インターフェースコンセプトにより、Integralのプロセステルモスタットをラボや生産プロセスに柔軟に組み込めます。標準インターフェース：Ethernet、USB、内蔵Pt100。追加のインターフェースや通信プロトコルはモジュールで拡張可能です。

主な機能

• 外部回路の動的温度制御用、冷却システム統合のプロセステルモスタット
• 特性を保存した熱媒体の管理
• 内部・外部制御用のPID動作を持つフル電子連続制御器
• 低液面検出および調整可能な過温度保護（可燃・不燃液体対応）、音声アラーム付き
• 外部Pt100用ポート内蔵、インターフェースモジュールで2個目の外部Pt100対応可能
• 温度/時間150セグメントのプログラマー、5プログラムに分割可能、温度立ち上がりに最適化
• PC/タブレット/スマートフォンでのブラウザ操作を可能にする組込みWebサーバー、認証と暗号化による安全な通信
• EU規則(573/2024)に準拠した従来型冷媒(HFC)での運転
• 実測値と設定値を同時表示するカラ―TFTと温度プロファイルのグラフィック表示
• カーソルとソフトキーでの入力、過温度用のTmaxキーを装備
• 制御パラメータ決定のためのセルフアダプト機能
• 高性能圧力ポンプおよびポンプ圧力のデジタル表示
• フローティング接点による遠隔故障表示
• 圧力制限用の調整可能なバイパス
• コンプレッサーのオン/オフ制御を含む省エネ型デジタル冷却管理 SmartCool
• メニューは16進表記ではなく明確なテキスト表示、6言語対応（DE, EN, FR, ES, IT, RU）
• システム診断用SelfCheckアシスタント
• 電源に過負荷をかけずに最大許容加熱量を使用するPowerAdaptシステム
• 標準でUSBおよびEthernet搭載、最大2つの追加インターフェースモジュール（RS232/485、Profibus、アナログ、接点、EtherCAT）に対応
• 凝縮器冷却：水

使用範囲

• 最低使用温度：-32 °C
• 最高使用温度：120 °C
• 温度安定度：0.05 ± K

冷却能力
温度 | 温調媒体 | 冷却能力 50 Hz | 冷却能力 60 Hz
100 °C | 伝熱油 | 6 kW | 6 kW
20 °C | エタノール | 6 kW | 6 kW
10 °C | エタノール | 5.5 kW | 5.5 kW
0 °C | エタノール | 4.5 kW | 4.5 kW
-10 °C | エタノール | 3 kW | 3 kW
-20 °C | エタノール | 1.6 kW | 1.6 kW
-30 °C | エタノール | 0.7 kW | 0.7 kW


技術データ

• 使用温度範囲：-32 … 120 °C
• 周囲温度範囲：5 … 40 °C
• 温度安定度：0.05 ± K
• 最大加熱出力：8 kW
• 最大消費電力：11 kW
• 電流消費：16 A
• 最大吐出圧力：3.5 bar (50 Hz) / 4.6 bar (60 Hz)
• ポンプ最大吐出量（圧力）：40 L/min (50 Hz) / 65 L/min (60 Hz)
• 入出口接続ねじ（外側）：G 3/4"
• 入出口ホースサイズ：3/4"
• 充填量：最小 7.2 L / 最大 20.5 L
• 冷却水接続ねじ（外側）：3/4"
• 推奨冷却水温度：15 °C（最大 30 °C）
• 冷却水流量：14.5 L/min
• 冷却水最低圧力差：0.8 bar
• 冷却水最大圧力：10 bar
• 寸法（W×D×H）：560 x 550 x 1325 mm
• 重量：150 kg
• 騒音レベル：62 dB(A)
• 電源：400 V; 3/PE; 50 Hz & 460 V; 3/PE; 60 Hz
• 電源プラグ：電源ケーブル（IEC 60309、5芯、CEE、赤、16 A）

モデル / 注文

• モデル：Integral IN 530 TW
• 注文番号：L002667
