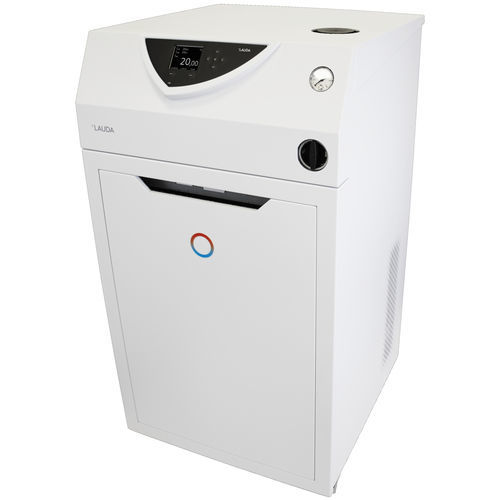

TFTグラフィックディスプレイ温度調節器 Variocool VC 7000 W

流体循環水プロセス

製品説明
全モデルは空冷式または水冷式（W）で提供され、旋回可能な固定キャスターを装備しています。タワー設計のプロセステルモスタット（VC 5000以降）には、防音または屋外設置オプションがあります。

特長

• 可燃性でない熱媒体（例：水、water/glycol混合液）に対応するプロセステルモスタット
• カーソルとソフトキーによる簡単入力
• 強力な圧力ポンプ（最大 37 L/min）
• インターフェースモジュールで拡張可能（アナログ、接点、RS232/485、Profibus、Ethernet‑USB）
• 上部の充填口、背面の排水コック
• 凝縮器冷却：水
• カラーTFT表示で実測値と設定値を同時表示、温度プロファイルをグラフィックで表示
• PID動作の全電子式連続制御器
• USBインターフェース標準装備
• 内蔵プログラマ：最大150セグメント、5プログラムに分割可能
• コンプレッサーのオン/オフ制御を含む省エネ型デジタル冷却管理 SmartCool システム
• 電子式液面表示および低液面アラーム
• フローティングコンタクトによる遠隔故障表示
• 圧力制限用の調整可能なバイパス
• EU規則 573/2024 に準拠した従来型冷媒（HFC）を使用
• メニュー表示言語：DE, EN, FR, ES, IT, RU（6言語）

作業範囲

• 最小使用温度：-25 °C
• 最大使用温度：80 °C
• 温度安定性：0.1 ± K

技術データ（DIN 12876 に準拠）
使用温度範囲：-25 ... 80 °C
周囲温度範囲：5 ... 40 °C
温度安定性：0.1 ± K
最高加熱出力：4.5 kW
最大消費電力：8.8 kW
電流：15 A
最大吐出圧：3.2 bar
最大ポンプ流量：37 L/min
入出力接続ネジ（外側）：G 1 1/4"
圧力調整：バイパス
最小充填量：48 L
最大充填量：64 L
水冷接続ネジ（外側）：3/4"
推奨冷却水温度：15 °C
冷却水流量：16.7 L/min
冷却水最小圧力差：3 bar
冷却水最大圧力：10 bar
外形寸法（WxDxH）：650 x 670 x 1250 mm
重量：122 kg
電源：400 V; 3/N/PE; 50 Hz
電源プラグ：プラグ付電源コード（IEC 60309、5極、CEE、赤、16 A）

冷却能力（50 Hz）
温度 • 温調媒体 • 冷却能力 50 Hz
20 °C • エタノール • 7 kW
10 °C • エタノール • 5.3 kW
0 °C • エタノール • 3.7 kW
-10 °C • エタノール • 2.4 kW
-20 °C • エタノール • 1.3 kW
-25 °C • エタノール • 0.65 kW

技術仕様

• ブランド：LAUDA
• モデル：Variocool VC 7000 W
• 使用温度範囲：-25 ～ 80 °C
• 温度安定性：0.1 ± K
• 最大加熱出力：4.5 kW
• 最大消費電力：8.8 kW
• 最大ポンプ流量：37 L/min（最大吐出圧 3.2 bar）
• 充填量：最小 48 L / 最大 64 L
• 水冷接続：3/4"（推奨 15 °C、流量 16.7 L/min）
• 外形寸法（WxDxH）：650 x 670 x 1250 mm
• 重量：122 kg
• 電源・プラグ（標準）：400 V; 3/N/PE; 50 Hz; プラグ付電源コード（IEC 60309、5極、CEE、赤、16 A）
