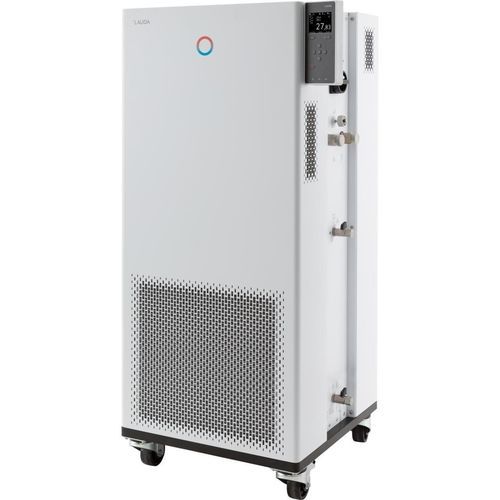

TFTグラフィックディスプレイ温度調節器 Integral IN 550 XT

タッチパネル付きPIDプログラム可能

説明
Integral IN 550 XT は、内蔵のカラーTFT表示器で操作するか、オプションのタッチ操作ユニットで操作できます。本機は統合冷却、強力な圧力ポンプ、先進的な制御機能を備え、外部回路の動的な温度制御を産業用途で実現します。

特長

• 外部回路の動的温度制御用の冷却機能を内蔵したプロセスサーモスタット
• 伝熱流体の特性を登録可能な媒体管理機能
• 警報および自動遮断機能を備えたATEX認証ガス警報センサ、上位安全システム用の外部ステータスインターフェース
• PIDパラメータを自動決定するセルフアダプト機能
• LAUDA Variopump（加圧ポンプ）：8段階の出力選択または流出圧制御、ポンプ圧力のデジタル表示
• 浮動接点による遠隔故障表示
• 150セグメント（温度/時間）を5プログラムに分割可能なプログラマー
• 認証・暗号化により保護されたブラウザベースの操作を可能にする統合Webサーバ（PC、タブレット、スマートフォン）
• 天然冷媒を使用、コンプレッサーのオン/オフ制御を含む省エネのSmartCoolシステム
• 明確なテキストメニューと多言語対応（DE, EN, FR, ES, IT, RU）
• 黒色のクイックストップボタンおよび遠隔解放用接点、過温保護用のTmaxキー
• 電源容量に応じて最大加熱利用を最適化するPowerAdaptシステム
• 標準でUSBおよびEthernetインターフェース、RS232/485、Profibus、アナログ、コンタクト、EtherCATモジュールなど最大2つの追加インターフェースに対応
• SelfCheckアシスタントによるシステム診断、内部/外部制御用のフル電子PID連続制御器
• 低液位検出および調整可能な過温保護（可燃/非可燃液体対応）と音響アラーム
• 外部Pt100用ポート内蔵、インターフェースモジュール経由で第2外部Pt100接続可能
• 調整可能なバイパス、非常に小さい内部容積と大きな非恒温膨張容器（冷流体層方式）
• 凝縮器冷却方式：空冷

作業範囲

• 最小作業温度：-50 °C
• 最大作業温度：220 °C
• 温度安定性：0.05 ± K

冷却能力（50 Hz）— 例
200 °C | ポンプレベル 8 | 伝熱油 | 5 kW
100 °C | ポンプレベル 8 | 伝熱油 | 5 kW
20 °C | ポンプレベル 8 | エタノール | 5 kW
10 °C | ポンプレベル 8 | エタノール | 4.8 kW
0 °C | ポンプレベル 8 | エタノール | 4.6 kW
-10 °C | ポンプレベル 8 | エタノール | 3.3 kW
-20 °C | ポンプレベル 4 | エタノール | 2.4 kW
-30 °C | ポンプレベル 4 | エタノール | 1.5 kW
-40 °C | ポンプレベル 4 | エタノール | 0.7 kW
-50 °C | ポンプレベル 2 | エタノール | 0.3 kW


主要仕様（DIN 12876準拠）
作業温度範囲：-50 ... 220 °C
周囲温度範囲：5 ... 40 °C
温度安定性：0.05 ± K
最大加熱出力：8 kW
最大消費電力：10.5 kW
電流：16 A
最大吐出圧：3.1 bar
ポンプ最大吐出量（圧力）：65 L/min
入出力接続ねじ（外側）：M30 x 1.5
入出力ホースサイズ：3/4"
最小充填量：4.8 L
最大充填量：17.2 L
寸法（W×D×H）：560 x 550 x 1325 mm
重量：176 kg
騒音レベル：65 dB(A)
電源：400 V; 3/PE; 50 Hz
電源プラグ：プラグ付電源コード（IEC 60309、5極、CEE、赤、16 A）
インターフェース：標準でUSBおよびEthernet、RS232/485、Profibus、アナログ、コンタクト、EtherCATモジュールで拡張可
