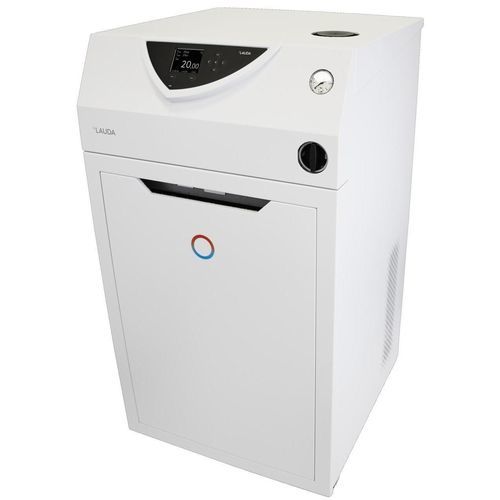

工業用冷却装置 Variocool VC 10000

移動式

概要
空冷または水冷（W）仕様のプロセスサーモスタット。可操舵式の固定キャスターを装備。VC 5000以降のタワー設計では、防音対策や屋外設置オプションが利用可能です。

特長

• 不燃性の温度媒体（水、耐凍結混合液）に対応
• 実測値と設定値を同時表示するカラ―TFT表示と温度プロファイルのグラフィック表示
• カーソルおよびソフトキーによる簡単入力
• 強力な圧送ポンプ（最大流量 37 L/min）
• インターフェースモジュールで拡張可能（アナログ、接点、RS232/485、Profibus、Ethernet-USB）
• 上部の充填口と背面の排水栓
• 凝縮器冷却：水冷
• PID動作のフル電子連続制御
• 標準装備のUSBインターフェースと最大150セグメント（5プログラムに分割可能）の内蔵プログラマ
• コンプレッサーのオン/オフ制御を含む省エネデジタル冷却管理 SmartCool
• 電子式液面表示と低液位アラーム、フローティングコンタクトによる遠隔故障表示
• 圧力制限用の調整式バイパス
• 従来型冷媒（HFC）を使用し、Fガス規制（EU）573/2024に準拠

作動範囲

• 最小作動温度：-25 °C
• 最大作動温度：80 °C
• 温度安定性：0.1 ± K

技術データ（DIN 12876準拠）
作動温度範囲 | -25 ... 80 °C
周囲温度範囲 | 5 ... 40 °C
温度安定性 | 0.1 ± K
最大加熱出力 | 7.5 kW
最大消費電力 | 11.1 kW
電流消費量 | 16 A
最大吐出圧 | 3.2 bar
最大ポンプ流量 | 37 L/min
入出力接続ねじ（外側） | G 1 1/4"
圧力調整 | バイパス
最小充填量 | 48 L
最大充填量 | 64 L
水冷接続ねじ（外側） | 3/4 "
推奨冷却水温度 | 15 °C
冷却水流量 | 21.7 L/min
冷却水差圧 min. | 3 bar
冷却水最大圧力 | 10 bar
寸法（WxDxH） | 650 x 670 x 1250 mm
重量 | 131 kg
電源 | 400 V; 3/N/PE; 50 Hz
電源プラグ | 電源コード付プラグ（IEC 60309、5極、CEE、赤、16 A）

冷却能力（50 Hz）
温度 | 調温媒 | 冷却能力 50 Hz
20 °C | エタノール | 10 kW
10 °C | エタノール | 7.6 kW
0 °C | エタノール | 5.3 kW
-10 °C | エタノール | 3.5 kW
-20 °C | エタノール | 2 kW
-25 °C | エタノール | 1.3 kW

特性 / 技術仕様

• 型式: Variocool VC 10000 W
• 部品番号: L000748
• ブランド: LAUDA
• 作動温度範囲: -25 ... 80 °C
• 温度安定性: 0.1 ± K
• 最大加熱出力: 7.5 kW
• 最大消費電力: 11.1 kW
• 電流消費量: 16 A
• 最大吐出圧: 3.2 bar
• ポンプ性能: 最大 37 L/min
• 入／出口ねじ: G 1 1/4"
• 充填量: 48–64 L
• 水冷接続ねじ: 3/4 "
• 推奨冷却水温度: 15 °C
• 冷却水流量: 21.7 L/min
• 冷却水差圧 min./max.: 3 bar / 10 bar
• 寸法: 650 x 670 x 1250 mm
• 重量: 131 kg
• 電源: 400 V; 3/N/PE; 50 Hz
• プラグ: IEC 60309、5極、CEE、赤、16 A
• 不燃性の熱媒体（例: 水、混合水/グリコール）での運転が可能
• USBインターフェースとプログラマを内蔵（最大150セグメント、5プログラムに分割可能）
