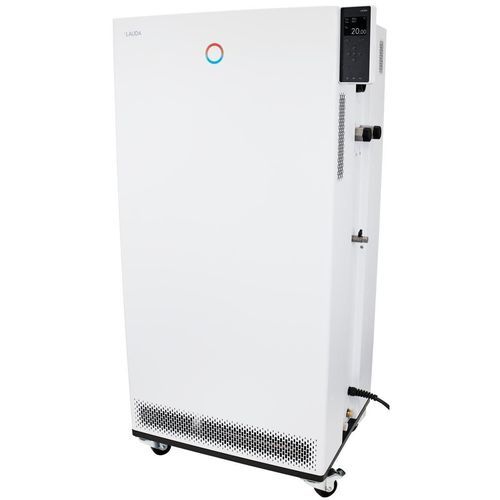

TFTグラフィックディスプレイ温度調節器 Integral IN 1330 TW

デジタルオイル用プログラム可能

製品概要
モジュール式インターフェース設計により、Integral IN 1330 TWプロセステルモスタットは高い柔軟性で産業プロセスに組み込めます。機器はEthernet、USB、Pt100ポートを標準装備し、最大2つのインターフェースモジュールで拡張可能です。

特長

• 外部回路の動的温度制御用に統合冷却システムを備えたプロセステルモスタット
• 物性データを格納した温調媒体の管理
• 内部および外部制御向けのPID動作による全電子連続制御器
• 可燃性および非可燃性液体での使用に対応した低レベル保護と調整可能な過温保護（音響アラーム付）
• 標準でUSBおよびEthernetインターフェースを装備；USBメモリへのデータエクスポート
• 最大2つの追加インターフェースモジュール（RS232/485、Profibus、アナログ、接点、EtherCAT）への拡張可
• ポンプ圧力のデジタル表示
• 凝縮器冷却：水冷
• 実測値・設定値と温度プロファイルを同時表示するカラーTFTディスプレイ
• カーソルとソフトキーによる簡単入力；過温用のTmaxキーを追加
• 制御パラメータを算出するSelf-adapt機能
• 非常に強力な圧力ポンプ
• 外部Pt100用ポートを内蔵；追加の外部Pt100はインターフェースモジュールで対応可能
• 150温度/時間セグメントのプログラマー（5プログラムに分割可能）
• ローカルネットワーク上でブラウザ操作可能な統合Webサーバー（PC、タブレット、スマートフォン）— 認証と暗号化による安全なデータ転送
• EU規則（573/2024）に準拠したHFC冷媒を使用
• 明確なテキストメニュー、6言語選択可能（DE, EN, FR, ES, IT, RU）
• システム診断用SelfCheckアシスタント
• 電源を過負荷させずに最大加熱量を利用するPowerAdaptシステム
• 内部循環用の追加ポンプ
• フローティング接点による遠隔故障表示
• 圧力制限用の調整可能なバイパス
• コンプレッサーON/OFF制御を含む省エネ型デジタル冷却管理SmartCool

作業範囲

• 最小作動温度：-32 °C
• 最大作動温度：150 °C
• 温度安定性：0.1 ± K

技術データ（抜粋）
作動温度範囲：-32 … 150 °C
周囲温度範囲：5 … 40 °C
温度安定性：0.1 ± K
最大加熱出力：16 kW
最大消費電力：18 kW
電流：25 A
最大吐出圧力：5.5 bar（50 Hz）、7.0 bar（60 Hz）
最大ポンプ流量（圧力）：60 L/min（50 Hz）；70 L/min（60 Hz）
入/出口接続ネジ（外側）：M38 x 1.5
入/出口ホースサイズ：1"
最小充填量：9.7 L
最大充填量：25.5 L
水冷接続ネジ（外側）：3/4"
推奨冷却水温度：15 °C
冷却水最大温度：30 °C
冷却水流量：15.5 L/min
冷却水差圧最小：0.8 bar
冷却水最大圧力：10 bar
外形寸法（WxDxH）：760 x 650 x 1605 mm
質量：225 kg
騒音レベル：62 dB(A)
電源：400 V; 3/PE; 50 Hz & 460 V; 3/PE; 60 Hz
電源プラグ：プラグ付電源ケーブル（IEC 60309、5ピン、CEE、赤、32 A）

冷却能力（例）
100 °C | 伝熱油 | 13 kW（50 Hz）| 13 kW（60 Hz）
20 °C | エタノール | 13 kW | 13 kW
10 °C | エタノール | 10 kW | 10 kW
0 °C | エタノール | 7.6 kW | 7.6 kW
-10 °C | エタノール | 5.4 kW | 5.4 kW
-20 °C | エタノール | 3.4 kW | 3.4 kW
-30 °C | エタノール | 1.7 kW | 1.7 kW


主要仕様

• モデル：Integral IN 1330 TW
• 機器種別：冷却システム内蔵プロセステルモスタット
• 標準インターフェース：Ethernet、USB、Pt100内蔵；モジュールで拡張可
• 制御：PID連続制御（全電子）、Self-adapt機能搭載
• 表示：カラーTFT；プログラマー150セグメント／5プログラム
• ポンプ：最大流量60 L/min（50 Hz）／70 L/min（60 Hz）
• 充填量：9.7 – 25.5 L
• 寸法／質量：760 x 650 x 1605 mm／225 kg
• 騒音レベル：62 dB(A)
