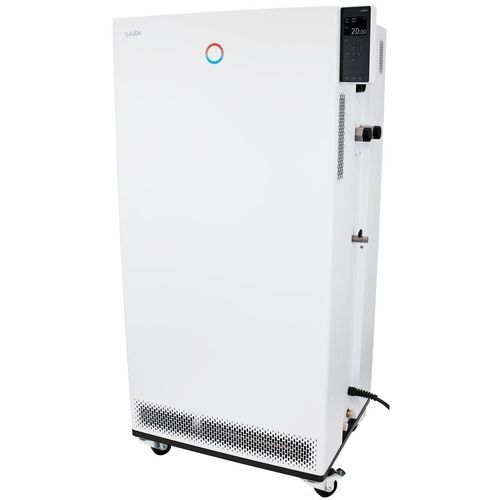

TFTグラフィックディスプレイ温度調節器 Integral IN 1830 TW

プログラム可能水流体循環

概要
Integral IN 1830 TW は、外部回路の動的な温度制御向けに設計された冷却一体型のプロセスサーモスタットです。モジュラー式インターフェースにより、Ethernet、USB、Pt100 を標準搭載し、追加モジュールで通信機能を拡張できます。

主な機能

• 外部回路の動的な温度制御用の統合冷却システムを備えたプロセスサーモスタット
• 熱媒体の物性を登録して管理可能
• 内部/外部制御対応のフル電子連続PID制御
• 低レベル検出および調整可能な過温度保護（警報付）、可燃性・非可燃性液体の運転に対応
• 標準でUSB・Ethernetを装備、最大2つのインターフェースモジュール（RS232/485、Profibus、アナログ、接点、EtherCAT）で拡張可能
• 150の温度/時間セグメントを5プログラムに分割可能なプログラマー
• 凝縮器冷却：水、SmartCool による省エネデジタル冷却制御
• 実測値と設定値を同時表示するカラーTFT、温度プロファイルのグラフィック表示
• 認証・暗号化による安全な通信でブラウザ操作可能な組込Webサーバ
• SelfCheck アシスタントによるシステム診断、PowerAdapt による最適化された加熱利用
• 高性能圧力ポンプ、内部循環用追加ポンプオプション、圧力制限用調整バイパス
• フローティング接点による遠隔故障表示、ポンプ圧力のデジタル表示
• EU 規則 (EU) 573/2024 に準拠した従来型 HFC 冷媒を使用

作業範囲

• 最小作業温度：-32 °C
• 最大作業温度：150 °C
• 温度安定性：0.1 ± K

技術データ（抜粋）

• 最大加熱出力：16 kW
• 最大消費電力：18 kW
• 電流消費：25 A
• 最大吐出圧力：5.5 bar（50 Hz）、7.0 bar（60 Hz）
• ポンプ最大流量（圧力）：60 L/min（50 Hz）；70 L/min（60 Hz）
• 最小/最大充填量：9.7 L / 25.5 L
• 入出力接続ねじ（外側）：M38 x 1.5、ホースサイズ：1”
• 水冷接続ねじ（外側）：3/4” — 推奨冷却水温度：15 °C — 最大：30 °C — 流量：29 L/min
• 寸法（WxDxH）：760 x 650 x 1605 mm — 重量：244 kg
• 騒音レベル：67 dB(A)
• 電源：400 V; 3/PE; 50 Hz & 460 V; 3/PE; 60 Hz — プラグ付電源ケーブル（IEC 60309、5極、CEE、赤、32 A）

冷却能力（抜粋）
150 °C | 伝熱油 | 19 kW | 19 kW
100 °C | 伝熱油 | 19 kW | 19 kW
20 °C | エタノール | 19 kW | 19 kW
10 °C | エタノール | 15 kW | 15 kW
0 °C | エタノール | 11.5 kW | 11.5 kW
-10 °C | エタノール | 7.5 kW | 7.5 kW
-20 °C | エタノール | 5 kW | 5 kW
-30 °C | エタノール | 2.7 kW | 2.7 kW


部品番号
部品番号: L002670

用途 / 利点

• 広い温度域と高い温度安定性を必要とする産業プロセス、試験設備、研究室向け
• モジュラーインターフェースとWebサーバにより自動化システムや遠隔監視への統合が可能
• 安全機能とプログラム機能により、各種伝熱媒体を管理された条件で運用可能
