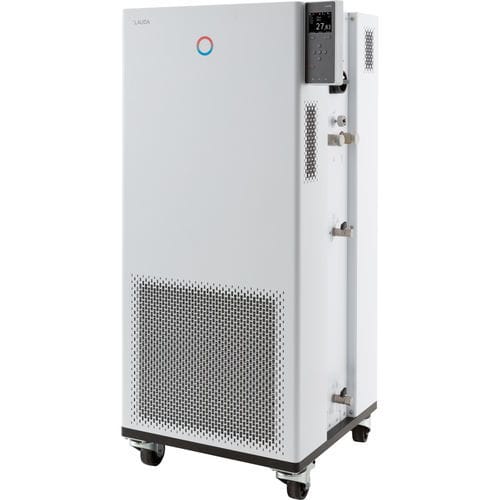

加熱恒温槽 Integral IN 280 XT

循環式デジタル ディスプレイ自動

製品説明
本体のカラーTFTディスプレイから、またはオプションのタッチ操作ユニットから直感的に操作できます。産業用の温度制御用途に適した拡張機能を備えています。

特長

• 外部回路の動的温度制御向けに冷却機構を内蔵したプロセスサーモスタット
• 伝熱流体の物性データを保存して管理
• 内部および外部制御向けのPID挙動を持つフル電子連続制御器
• 低液位検出および調整可能な過温度保護（可燃・非可燃流体対応）と音声アラーム
• 外部Pt100用ポート内蔵、インターフェースモジュールで2つ目の外部Pt100も接続可能
• 調整可能なバイパスを内蔵
• ローカルネットワークでのブラウザ操作用の組込Webサーバー（認証・暗号化による安全な通信）
• 凝縮器冷却：空冷
• 実測値と設定値を同時表示し、温度プロファイルをグラフィック表示するカラーTFTディスプレイ
• カーソルおよびソフトキーでの容易な入力。過温度用のTmaxキーを装備
• 制御パラメータ自動決定のSelf-adapt機能
• 8段階選択可能な出力を持つLAUDA Variopump（加圧ポンプ）または吐出圧制御
• フローティングコンタクトによる遠隔故障表示
• 150セグメント（温度/時間）を5プログラムに分割可能なプログラマー（温度ランプ向けに最適化）
• 非常に小さい内部容積と大きな非温調膨張容器（コールドレイヤー方式）
• フッ素温室効果ガス規制（EU）573/2024に準拠した従来型冷媒（HFC）を使用
• メニューは明瞭なテキスト表示、選択可能な言語：DE, EN, FR, ES, IT, RU
• システム診断用SelfCheckアシスタント
• 電源に負荷をかけずに最大利用可能な加熱出力を使用するPowerAdaptシステム
• USBおよびEthernetインターフェース標準装備；RS232/485、Profibus、アナログ、接点、EtherCATモジュールなど最大2つの追加インターフェースへ拡張可能
• ポンプ圧力のデジタル表示
• コンプレッサーのオン／オフ制御を含む省エネ型のデジタル冷却管理 SmartCoolシステム

使用温度範囲

• 最小動作温度：-80 °C
• 最大動作温度：220 °C
• 温度安定性：0.05 ± K

冷却能力（抜粋）
温度 | ポンプ段 | 調温媒体 | 冷却能力 50 Hz | 冷却能力 60 Hz
200 °C | 8 | 熱媒体油 | 1.6 kW | 1.6 kW
100 °C | 8 | 熱媒体油 | 1.6 kW | 1.6 kW
20 °C | 8 | エタノール | 1.6 kW | 1.6 kW
10 °C | 8 | エタノール | 1.55 kW | 1.55 kW
0 °C | 8 | エタノール | 1.5 kW | 1.5 kW
-10 °C | 8 | エタノール | 1.5 kW | 1.5 kW
-20 °C | 4 | エタノール | 1.7 kW | 1.7 kW
-30 °C | 4 | エタノール | 1.7 kW | 1.7 kW
-40 °C | 4 | エタノール | 1.65 kW | 1.65 kW
-50 °C | 4 | エタノール | 1.4 kW | 1.4 kW
-60 °C | 4 | エタノール | 0.85 kW | 0.85 kW
-70 °C | 4 | エタノール | 0.35 kW | 0.35 kW
-80 °C | 2 | エタノール | 0.15 kW | 0.15 kW


技術仕様

• モデル：Integral IN 280 XT
• 使用温度範囲：-80 ... 220 °C
• 周囲温度範囲：5 ... 40 °C
• 温度安定性：0.05 ± K
• 最大加熱出力：4 kW
• 最大消費電力：9 kW
• 電流：13.5 A
• 最大吐出圧：3.1 bar
• 最大ポンプ流量（吐出圧）：65 L/min
• 入出力接続ねじ（外側）：M30 x 1.5
• 最小注入量：4.8 L、最大：17.2 L
• 寸法（W×D×H）：560 x 550 x 1325 mm
• 重量：198 kg
• 音圧レベル：63 dB(A)
• 電源：400 V; 3/PE; 50 Hz & 460 V; 3/PE; 60 Hz
• 電源プラグ：プラグ付電源コード（IEC 60309、5極、CEE、赤、16 A）
