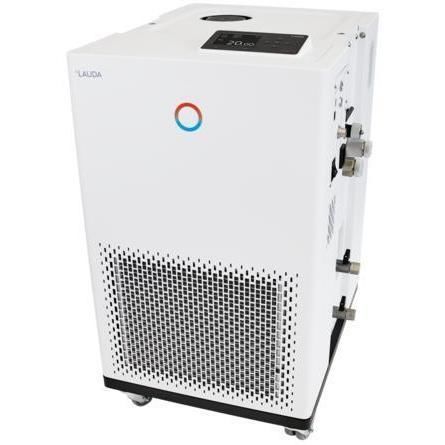

電子サーモスタット Integral IN 150 XT

プログラム可能230VAC温冷用

製品説明
Integral プロセス恒温槽は、装置上のカラーTFTディスプレイで操作するか、オプションのタッチ操作ユニットで直感的に操作できます。外部回路の動的温度制御と、ローカルおよびネットワーク操作のための広範な接続機能を備えています。

特長

• 外部回路の動的温度制御のための冷却システムを内蔵したプロセス恒温槽
• 物性データを保存した熱媒体の管理機能
• 内部および外部制御用の全電子連続PID制御器
• 低液位保護および調整可能な過温度保護（警報付）。可燃・不燃液体での使用に対応
• 外部Pt100用ポートを内蔵、インターフェースモジュールで第2の外部Pt100を追加可能
• 調整可能なバイパスと非常に小さい内部容積、大型の非恒温貯槽（冷媒層方式）
• 空冷コンデンサーおよびSmartCoolによる省エネ冷凍制御
• 実測値と設定値を同時表示し、温度プロファイルをグラフィック表示するカラーTFTディスプレイ
• カーソルおよびソフトキーによる入力、過温度用の専用Tmaxキー
• 制御パラメータを自動で決定するセルフアダプト機能
• LAUDA Variopump（加圧ポンプ）8段階選択または吐出圧制御、ポンプ圧力のデジタル表示
• フローティングコンタクトによる遠隔故障表示
• 最大150セグメント（温度/時間）、5プログラムに分割可能なプログラマー
• 認証・暗号化により保護されたブラウザベース操作用の統合Webサーバ（PC、タブレット、スマートフォン対応）
• 標準でUSBおよびEthernet搭載。オプションで最大2つのインターフェースモジュール（RS232/485、Profibus、アナログ、接点、EtherCAT）
• 欧州規則 (EU) 573/2024 に準拠した従来型冷媒（HFC）を使用
• 明瞭なテキストメニュー、選択可能な言語：DE、EN、FR、ES、IT、RU
• システム診断用SelfCheckアシスタント、供給電源に応じた最大加熱利用を行うPowerAdapt

作業範囲

• 最小作業温度：-45 °C
• 最大作業温度：220 °C
• 温度安定度：0.05 ± K

技術データ（DIN 12876準拠）

• 作業温度範囲：-45 ... 220 °C
• 周囲温度範囲：5 ... 40 °C
• 温度安定度：0.05 ± K
• 最大加熱出力：3.5 kW
• 最大消費電力：3.7 kW
• 電流消費：16 A
• 最大吐出圧：3.1 bar
• ポンプ最大流量（圧力）：65 L/min
• 入出力接続ネジ（外側）：M30 x 1,5
• 入出力ホースサイズ：3/4″
• 最小充填量：2.5 L
• 最大充填量：8.7 L
• 寸法（WxDxH）：430 x 550 x 760 mm
• 重量：106 kg
• 騒音レベル：60 dB(A)
• 電源例：230 V; 50 Hz（仕様により異なる）
• 電源プラグ例：角度付きプラグ付電源コード（CEE7/7）

冷却能力（50 Hz）
200 °C | ポンプレベル 8 | 伝熱油 | 1.5 kW
100 °C | ポンプレベル 8 | 伝熱油 | 1.5 kW
20 °C | ポンプレベル 8 | エタノール | 1.5 kW
10 °C | ポンプレベル 8 | エタノール | 1.5 kW
0 °C | ポンプレベル 8 | エタノール | 1.3 kW
-10 °C | ポンプレベル 8 | エタノール | 1 kW
-20 °C | ポンプレベル 4 | エタノール | 0.7 kW
-30 °C | ポンプレベル 4 | エタノール | 0.3 kW
-40 °C | ポンプレベル 4 | エタノール | 0.06 kW
-45 °C | ポンプレベル 2 | エタノール | 0.02 kW


データシート / ドキュメント
Integral IN 150 XT のデータシートが利用可能です（製品ダウンロード参照）。

技術仕様

• モデル：Integral IN 150 XT
• 制御方式：電子PID（内部または外部）
• センサーインターフェース：内蔵Pt100、オプションで2nd Pt100 via モジュール
• ポンプ：LAUDA Variopump、8段階選択または圧力制御
• 保護：低液位検出、調整可能な過温度保護（警報付）
• 操作 / インターフェース：カラーTFT、統合Webサーバ、USB、Ethernet；オプションモジュール RS232/485、Profibus、EtherCAT、アナログ、接点
• プログラミング：150セグメント（温度/時間）、5プログラム
• 冷却：空冷コンデンサー、SmartCoolによる省エネ制御
• 準拠：冷媒（HFC）／(EU) 573/2024 準拠
