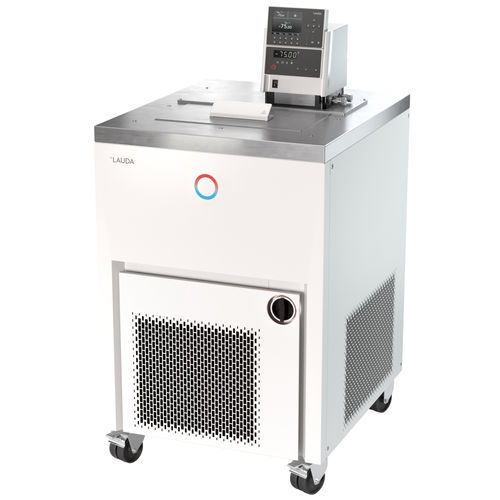

循環式ミクロソーム Proline Kryomate RP 3090 CW

製品概要
Proline Kryomate RP 3090 CW は、風冷および水冷の構成が可能な産業用クライオサーモスタットです。大きな浴槽開口部を備え、標準的な浴槽容量は 23–31 L（モデルにより最大約 30–40 L）で、温度制御範囲は -90 °C から 200 °C です。

主な特長

• マイクロプロセッサ制御と統合冷却を備えた循環恒温浴
• カーソルキーおよび数値ソフトキーによる入力、過温用の追加 Tmax キーを装備
• システム診断用 SelfCheck アシスタント
• 不燃性熱媒体使用時の低液位および過温保護
• 150 の温度/時間セグメントを持つプログラマー（最大 5 プログラムに分割可能）
• 用途に応じた浴槽循環の調整；LAUDA Vario ポンプ（4 段階）
• 浴槽縁・ブリッジ加熱の電子制御により凝縮や凍結を防止
• 高解像度バックライト付きグラフィック LCD；着脱式コマンドコンソールで遠隔操作可能
• PID 動作を持つ全電子連続制御；標準で光学アイソレーションされた RS‑232/485 インターフェース
• タイマー機能（通電、スタンバイ、プログラム実行）；ポンプ接続は側面および背面にありバイパス装備
• SmartCool による省エネ冷却管理；PowerAdapt により電源の制約内での最適熱利用
• 最大 2 つの追加インターフェース（Profibus、アナログ/接点モジュール、Ethernet‑USB）で拡張可能
• EU 規則 573/2024 に準拠した従来型冷媒（HFC）を使用

作業範囲

• 最低作動温度：-90 °C
• 最高作動温度：200 °C
• 温度安定度：0.05 ± K

冷却能力（50 Hz）— 要約
温度 | ポンプ段 | 温調媒体 | 冷却能力 50 Hz
200 °C | 2 | 伝熱油 | 4 kW
20 °C | 2 | エタノール | 4 kW
0 °C | 2 | エタノール | 3.7 kW
-20 °C | 2 | エタノール | 3.1 kW
-30 °C | 2 | エタノール | 2.7 kW
-40 °C | 2 | エタノール | 2 kW
-50 °C | 2 | エタノール | 1.6 kW
-60 °C | 2 | エタノール | 1.3 kW
-70 °C | 2 | エタノール | 0.8 kW
-80 °C | 2 | エタノール | 0.5 kW
-90 °C | 2 | エタノール | 0.15 kW


バリアントと注意

• 風冷／水冷の構成が利用可能；CW は水冷凝縮器を採用
• 大きな浴槽開口部とモデルにより異なる容量オプション
• プロセス統合およびリモート監視のためのインターフェースとオプション

仕様

• 型式：Proline Kryomate RP 3090 CW
• 作動温度範囲：-90 … 200 °C
• 周囲温度範囲：5 … 40 °C
• 温度安定度：0.05 ± K
• 最大加熱出力：3.5 kW
• 最大消費電力：7 kW；電流：16 A
• 最大吐出圧力：0.5 bar；ポンプ最大流量：19 L/min
• 入出力接続ねじ（外側）：M16 x 1
• 浴槽容量（最小/最大）：23.0 / 31.0 L
• 推奨冷却水温度：15 °C；冷却水流量：11.7 L/min；最大冷却水圧：10 bar
• 外形寸法（W x D x H）：600 x 700 x 1216 mm；重量：160 kg
• 電源（例示仕様）：400 V；3/N/PE；50 Hz；電源コード付プラグ（IEC 60309、5 ピン、CEE、赤、16 A）
