- タッチパネル付き温度調節器
- LAUDA DR. R. WOBSER GMBH & CO. KG

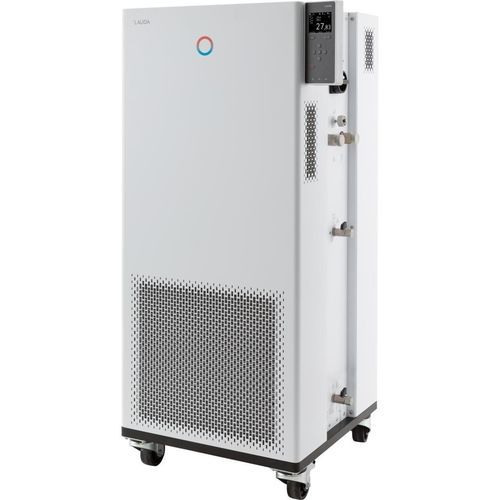

TFTグラフィックディスプレイ温度調節器 Integral IN 280 XTWタッチパネル付きオイル流循環式
お気に入りに追加する
商品比較に追加する
特徴
- ディスプレイ
- TFTグラフィックディスプレイ, タッチパネル付き
- タイプ
- オイル流, 循環式, 水, 自動操作, 流体循環, PID, プログラム可能, オイル用
- 使用
- プロセス
- その他の特徴
- イーサネット, 警報音付, 遠隔, オートチューニング, ランプ/ソークプログラム可能
- 最大温度
最大: 220 °C
(428 °F)最少: -80 °C
(-112 °F)
詳細
製品説明
Integral プロセスサーモスタットは、本体の最新のTFTディスプレイで簡単に操作できます。オプションで、タッチディスプレイを備えた直感的な操作ユニットによる操作も可能です。
主な機能
動作範囲
最小動作温度 | -80 °C
最大動作温度 | 220 °C
温度安定性 | 0.05 ± K
冷却能力（50 Hz / 60 Hz）
温度 | ポンプ段数 | 温調媒体 | 冷却能力 50 Hz | 冷却能力 60 Hz
200 °C | 8 | 熱媒体油 | 1.7 kW | 1.7 kW
100 °C | 8 | 熱媒体油 | 1.7 kW | 1.7 kW
20 °C | 8 | エタノール | 1.7 kW | 1.7 kW
10 °C | 8 | エタノール | 1.65 kW | 1.65 kW
0 °C | 8 | エタノール | 1.6 kW | 1.6 kW
-10 °C | 8 | エタノール | 1.6 kW | 1.6 kW
-20 °C | 4 | エタノール | 1.8 kW | 1.8 kW
-30 °C | 4 | エタノール | 1.8 kW | 1.8 kW
-40 °C | 4 | エタノール | 1.8 kW | 1.8 kW
-50 °C | 4 | エタノール | 1.5 kW | 1.5 kW
-60 °C | 4 | エタノール | 0.9 kW | 0.9 kW
-70 °C | 4 | エタノール | 0.45 kW | 0.45 kW
-80 °C | 2 | エタノール | 0.18 kW | 0.18 kW
技術仕様
Integral プロセスサーモスタットは、本体の最新のTFTディスプレイで簡単に操作できます。オプションで、タッチディスプレイを備えた直感的な操作ユニットによる操作も可能です。
主な機能
- 外部回路の動的温度制御のための冷却システム内蔵プロセスサーモスタット
- 伝熱流体の特性を記憶した温調媒体管理
- 内部・外部制御用のPID動作を備えたフル電子式連続制御器
- 低液面保護および調整可能な過温度保護（可燃/不燃液体に対応）と警報機能
- 外部Pt100用ポート内蔵。インターフェースモジュールで2個目の外部Pt100も対応可能
- 調整可能なバイパス内蔵
- PC、タブレット、スマートフォンによるローカルネットワーク上のブラウザ操作対応の内蔵Webサーバー（認証・暗号化による安全なデータ転送）
- 凝縮器冷却：水冷
- 実測値と設定値を同時表示し、温度プロファイルをグラフィック表示するカラーTFTディスプレイ
- カーソルとソフトキーによる簡単入力。過温度保護用のTmaxキーを装備
- 制御パラメータ自動決定のためのセルフアダプト機能
- 8段階選択または吐出圧制御が可能な強力なLAUDA Variopump（圧力ポンプ）
- フローティングコンタクトによる遠隔故障表示
- 150温度/時間セグメント、最大5プログラムに分割可能なプログラマ
- 非常に小さい内部容積と大きな非温調膨張容器（コールドフルイドレイヤーシステム）
- 伝統的冷媒（HFC）を使用、Fガス規制（EU）573/2024に準拠
- メニューは明確なテキスト表示、選択可能言語：DE, EN, FR, ES, IT, RU
- システム診断用SelfCheckアシスタント
- 電源に負荷を掛けずに最大限の熱出力を利用するPowerAdaptシステム
- USBおよびEthernetインターフェース標準装備
- RS232/485、Profibus、アナログ、接点、EtherCATモジュールなど最大2つの追加インターフェースへ拡張可能
- ポンプ圧力のデジタル表示
- コンプレッサーのオン/オフ制御を含む省エネ型デジタル冷却管理SmartCoolシステム
動作範囲
最小動作温度 | -80 °C
最大動作温度 | 220 °C
温度安定性 | 0.05 ± K
冷却能力（50 Hz / 60 Hz）
温度 | ポンプ段数 | 温調媒体 | 冷却能力 50 Hz | 冷却能力 60 Hz
200 °C | 8 | 熱媒体油 | 1.7 kW | 1.7 kW
100 °C | 8 | 熱媒体油 | 1.7 kW | 1.7 kW
20 °C | 8 | エタノール | 1.7 kW | 1.7 kW
10 °C | 8 | エタノール | 1.65 kW | 1.65 kW
0 °C | 8 | エタノール | 1.6 kW | 1.6 kW
-10 °C | 8 | エタノール | 1.6 kW | 1.6 kW
-20 °C | 4 | エタノール | 1.8 kW | 1.8 kW
-30 °C | 4 | エタノール | 1.8 kW | 1.8 kW
-40 °C | 4 | エタノール | 1.8 kW | 1.8 kW
-50 °C | 4 | エタノール | 1.5 kW | 1.5 kW
-60 °C | 4 | エタノール | 0.9 kW | 0.9 kW
-70 °C | 4 | エタノール | 0.45 kW | 0.45 kW
-80 °C | 2 | エタノール | 0.18 kW | 0.18 kW
技術仕様
- 動作温度範囲: -80 ... 220 °C
- 周囲温度範囲: 5 ... 40 °C
- 温度安定性: 0.05 ± K
- 最大加熱出力: 4 kW
- 最大消費電力: 9 kW
- 電流消費: 13.5 A
- 最大吐出圧: 3.1 bar
- ポンプ最大吐出量（圧力時）: 65 L/min
- 入口/出口接続ねじ（外側）: M30 x 1,5
- 最小充填量: 4.8 L
- 最大充填量: 17.2 L
- 水冷接続ねじ（外側）: 3/4"
- 推奨冷却水温度: 15 °C
- 冷却水温度 最大: 30 °C
- 冷却水流量: 2.7 L/min
- 冷却水最低圧差: 0.8 bar
- 冷却水最大圧力: 10 bar
- 外形寸法（WxDxH）: 560 x 550 x 1325 mm
- 重量: 195 kg
- 騒音レベル: 62 dB(A)
- 電源: 400 V; 3/PE; 50 Hz & 460 V; 3/PE; 60 Hz
- 電源プラグ: プラグ付電源ケーブル (IEC 60309, 5ピン, CEE, 赤, 16 A)
