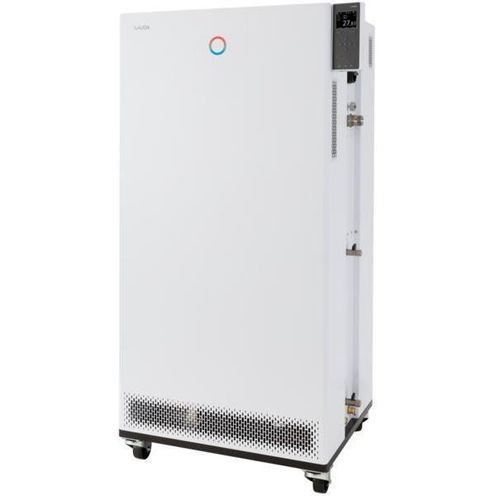

電子サーモスタット Integral IN 2040 XTW

調整可能プログラム可能400VAC

製品概要
フロントパネルのカラーTFT表示またはオプションのタッチ操作ユニットでIntegralプロセス恒温器を操作できます。本機は制御加熱、統合冷却、および外部回路の温度制御用の制御可能な循環ポンプを組み合わせています。

主な仕様

• 外部回路の動的温度制御用に統合冷却システムを備えたプロセス恒温器
• 熱媒体の特性を格納した温調媒体管理機能
• 黒色押しボタンによるクイックストップとリモートリリース用接点
• 電源の制約に応じて加熱出力を最適化するPowerAdaptシステム
• 標準でUSBおよびEthernetインターフェース、最大2つの追加インターフェースモジュール（RS232/485、Profibus、アナログ、接点、EtherCAT）対応
• ポンプ圧力のデジタル表示および調整可能なバイパス
• 回転数制御コンプレッサを用いたSmartCoolデジタル冷却制御
• 実測値と設定値を同時表示するカラーTFTおよび温度プロファイルのグラフィック表示
• 内部/外部制御用のPID動作を持つフル電子連続制御、SelfAdaptおよびSelfCheck機能搭載
• 可燃性/不燃性液体の使用に対応した低液位および調整可能な過温度保護（音響アラーム付）
• LAUDA Variopump（加圧ポンプ）8段階の出力選択または吐出圧制御
• 認証・暗号化によるセキュアなブラウザ操作を可能にする組込Webサーバー
• 自然冷媒CO2に対応

作動範囲

• 最低作動温度：-45 °C
• 最高作動温度：200 °C
• 温度安定性：0.05 ± K

技術データ（DIN 12876準拠）

• 作動温度範囲：-45 … 200 °C
• 周囲温度範囲：5 … 40 °C
• 温度安定性：0.05 ± K
• 最大加熱出力：16 kW
• 最大消費電力：18 kW
• 電流消費：25 A
• 最大吐出圧：6.0 bar
• 最大ポンプ流量（圧力）：120 L/min
• 入出力接続ねじ（外側）：M38 x 1,5
• 入出力ホースサイズ：1″
• 充填量：最小 10.5 L / 最大 30 L
• 水冷接続ねじ（外側）：3/4″
• 推奨冷却水温度：15 °C（最大 20 °C）
• 冷却水流量：45 L/min
• 冷却水圧力差最小：0.8 bar；最大：10 bar
• 寸法（W×D×H）：760 × 650 × 1605 mm
• 重量：454 kg
• 騒音レベル：61 dB(A)
• 電源：400 V; 3/PE; 50 Hz & 460 V; 3/PE; 60 Hz
• 電源プラグ：プラグ付電源ケーブル（IEC 60309、5ピン、CEE、赤、32 A）

冷却能力（例）
温度 | ポンプ段数 | 温調媒体 | 冷却能力 50 Hz | 冷却能力 60 Hz
200 °C | 8 | 伝熱油 | 20.8 kW | 20.8 kW
100 °C | 8 | 伝熱油 | 20.8 kW | 20.8 kW
20 °C | 8 | エタノール | 20.8 kW | 20.8 kW
10 °C | 8 | エタノール | 20.5 kW | 20.5 kW
0 °C | 8 | エタノール | 17.8 kW | 17.8 kW
-10 °C | 8 | エタノール | 14 kW | 14 kW
-20 °C | 4 | エタノール | 10.5 kW | 10.5 kW
-30 °C | 4 | エタノール | 6.6 kW | 6.6 kW
-40 °C | 4 | エタノール | 3.5 kW | 3.5 kW
-45 °C | 4 | エタノール | 2.2 kW | 2.2 kW
