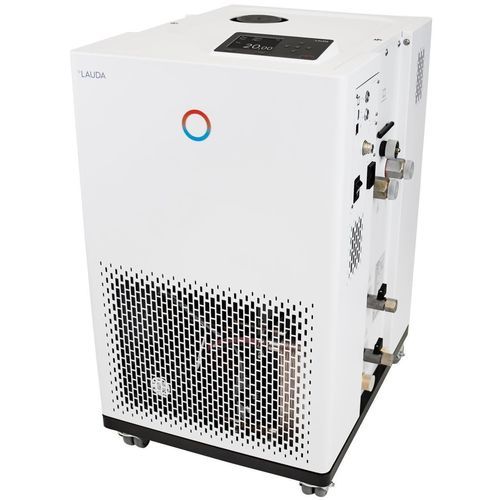

実験用湯煎器 Integral IN 250 XTW

卓上冷却システム付き冷却

製品説明
装置上のカラ―TFTディスプレイまたは、オプションのタッチ操作式外部操作ユニットでIntegralプロセス恒温器を操作できます。拡張機能により幅広い制御が可能です。

主な特長

• 外部回路の動的温度制御用に冷却システムを内蔵したプロセス恒温器
• 伝熱媒体の特性を登録して管理可能
• 内部および外部制御用のPID動作を持つ全電子連続制御器
• 低液位保護および調整可能な過温度保護（可燃性/非可燃性液体対応、警報付）
• 外部Pt100ポート内蔵。インターフェースモジュールで第2外部Pt100追加可
• 調整可能なバイパス内蔵
• 認証・暗号化対応の組み込みWebサーバーによるブラウザ操作（LAN、PC/タブレット/スマートフォン）
• 凝縮器冷却：水冷
• 実測値・設定値を同時表示し温度プロファイルをグラフ表示するカラ―TFT
• カーソルおよびソフトキーでの簡易入力。過温度用Tmaxキー装備
• 制御パラメータを自動決定するSelf‑adapt機能
• 標準でUSBおよびEthernet装備、USBメモリでのデータ書き出し対応
• リモート故障表示用浮遊接点出力
• 150ステップ（温度/時間）プログラマー、5プログラムに分割可能
• ポンプ圧力のデジタル表示
• 規則（EU）573/2024に準拠した従来冷媒（HFC）使用
• メニューは平易なテキスト表示、6言語選択可（DE, EN, FR, ES, IT, RU）
• システム診断用SelfCheckアシスタント
• 電源に応じた最大加熱量を利用するPowerAdaptシステム
• LAUDA Variopump（加圧ポンプ）8段階選択または吐出圧制御
• RS232/485、Profibus、アナログ、接点、EtherCATなどのインターフェースを最大2モジュールまで追加可能
• 内部容量は非常に小さく、大型の非サーモスタット式膨張容器（冷流体層システム）を採用
• コンプレッサーのオンオフ制御を含む省エネ型デジタル冷却管理SmartCool

動作範囲

• 最小動作温度：-45 °C
• 最大動作温度：220 °C
• 温度安定度：0.05 ± K

冷却能力（50 Hz） - 抜粋
温度 | ポンプ段数 | 温調媒体 | 冷却能力 50 Hz
200 °C | 8 | 伝熱油 | 2.2 kW
100 °C | 8 | 伝熱油 | 2.2 kW
20 °C | 8 | エタノール | 2.1 kW
10 °C | 8 | エタノール | 2.0 kW
0 °C | 8 | エタノール | 1.8 kW
-10 °C | 8 | エタノール | 1.4 kW
-20 °C | 4 | エタノール | 1.0 kW
-30 °C | 4 | エタノール | 0.55 kW
-40 °C | 4 | エタノール | 0.2 kW
-45 °C | 2 | エタノール | 0.05 kW


技術仕様

• 動作温度範囲：-45 … 220 °C
• 周囲温度範囲：5 … 40 °C
• 温度安定度：0.05 ± K
• 最大加熱出力：3.5 kW
• 最大消費電力：3.7 kW
• 定格電流：16 A
• 最大吐出圧：3.1 bar
• ポンプ最大流量（吐出）：65 L/min
• 入口/出口ねじ径（外側）：M30 x 1.5
• 入口/出口ホースサイズ：3/4″
• 充填量：2.5 – 8.7 L
• 冷却水接続ねじ（外側）：3/4″（推奨 15 °C、最大 30 °C）
• 冷却水消費量：4.2 L/min
• 最小冷却水圧差：0.8 bar
• 最大冷却水圧：10 bar
• 外形寸法（W×D×H）：430 x 550 x 760 mm
• 重量：106 kg
• 騒音レベル：57 dB(A)
• 電源例：230 V; 50 Hz（仕様により異なる）

注意
凝縮器は水冷式。選択可能な性能レベルを持つ統合ポンプとデジタル圧力表示を装備。組み込みWebサーバーによるブラウザ操作、標準でUSBおよびEthernetインターフェースを備えています。追加インターフェースや電源仕様はオプションで対応可能。
