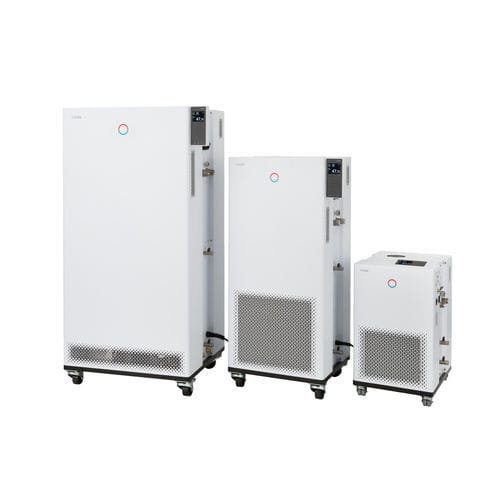

電子サーモスタット Integral IN 530 T

調整可能プログラム可能リレー

製品概要
Integral IN 530 T は、外部回路の動的温度制御向けに設計されたモジュール式プロセステルモスタットです。標準インターフェースは Ethernet、USB、および外部 Pt100 ポートで、モジュールにより追加インターフェースや通信プロトコルを導入できます。電子 PID 制御器、温度/時間プログラマ、およびオンボード冷却システムを備え、工業用途のプロセス制御に適しています。

主な機能

• 外部回路の動的制御用に統合された冷却システムを備えたプロセステルモスタット
• 伝熱媒の管理（物性データの保存）
• 内部・外部制御向けの全電子連続 PID 制御
• 低液位検出および調整可能な過温度保護（可燃性・非可燃性媒体対応）と音響アラーム
• 外部 Pt100 用の統合ポート（モジュールで第2の外部 Pt100 を追加可能）
• 150 段の温度/時間プログラマ（5 プログラムに分割可能）
• 認証・暗号化による保護を備えたブラウザベース操作用の統合ウェブサーバー（PC／タブレット／スマートフォン）
• Fガス規則（EU）573/2024 に準拠した従来型 HFC 冷媒を使用
• 実測値と設定値を同時表示するカラー TFT と温度プロファイルのグラフィック表示
• カーソルとソフトキーによる簡便な操作、過温度用の Tmax キー
• 制御パラメータ自動算出の Self‑adapt 機能
• デジタル圧力表示と調整可能なバイパスを備えた高圧ポンプ
• 浮遊接点による遠隔故障表示
• コンプレッサーのオン/オフ制御を含む省エネ型デジタル冷却管理 SmartCool
• システム診断用の SelfCheck アシスタントおよび電源に応じた最大熱量利用の PowerAdapt
• 標準インターフェース：USB、Ethernet；最大 2 つの追加モジュール（RS232/485、Profibus、アナログ、接点、EtherCAT）で拡張可能
• 凝縮器冷却：空冷

動作範囲

• 最小動作温度：-32 °C
• 最大動作温度：120 °C
• 温度安定度：0.05 ± K

技術データ（DIN 12876 に準拠）

• 動作温度範囲：-32 ... 120 °C
• 周囲温度範囲：5 ... 40 °C
• 温度安定度：0.05 ± K
• 最大加熱出力：8 kW
• 最大消費電力：11 kW
• 電流消費：16 A
• 最大吐出圧：3.5 bar（50 Hz）、4.6 bar（60 Hz）
• 最大ポンプ流量（圧力時）：40 L/min（50 Hz）；65 L/min（60 Hz）
• 入出力接続ネジ（外側）：G 3/4"
• 入出力ホースサイズ：3/4"
• 最小充填量：7.2 L
• 最大充填量：20.5 L
• 寸法（WxDxH）：560 x 550 x 1325 mm
• 重量：149 kg
• 騒音レベル：66 dB(A)
• 電源：400 V; 3/PE; 50 Hz & 460 V; 3/PE; 60 Hz
• 電源プラグ：プラグ付き電源ケーブル（IEC 60309、5極、CEE、赤、16 A）

冷却能力（抜粋）
温度 | 調温媒体 | 冷却能力 50 Hz | 冷却能力 60 Hz
100 °C | 熱媒体油 | 5 kW | 5 kW
20 °C | エタノール | 5 kW | 5 kW
10 °C | エタノール | 4.5 kW | 4.5 kW
0 °C | エタノール | 3.8 kW | 3.8 kW
-10 °C | エタノール | 2.6 kW | 2.6 kW
-20 °C | エタノール | 1.5 kW | 1.5 kW
-30 °C | エタノール | 0.6 kW | 0.6 kW

技術概要

• 型式：Integral IN 530 T
• 動作範囲：-32～120 °C
• 温度安定度：0.05 ± K
• 加熱出力：8 kW
• 最大ポンプ流量：40 L/min（50 Hz）／65 L/min（60 Hz）
• 充填量：7.2 L～20.5 L
• 標準インターフェース：Ethernet、USB；モジュールで拡張可能
