- タッチパネル付き温度調節器
- LAUDA DR. R. WOBSER GMBH & CO. KG

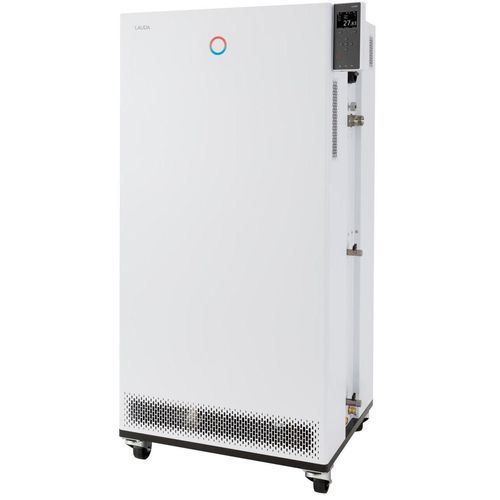

タッチパネル付き温度調節器 Integral IN 590 XTWTFTグラフィックディスプレイプログラム可能直接冷却式
お気に入りに追加する
商品比較に追加する
特徴
- ディスプレイ
- タッチパネル付き, TFTグラフィックディスプレイ
- タイプ
- プログラム可能, 直接冷却式, 水流型, PID
- 使用
- 工業用, プロセス
- その他の特徴
- 遠隔, イーサネット, オートチューニング, 警報音付, RS-485, ランプ/ソークプログラム可能
- 最大温度
最少: -90 °C
(-130 °F)最大: 220 °C
(428 °F)
詳細
概要
ユニットのカラーTFTディスプレイまたはオプションの直感的なタッチ操作ユニットで、Integral IN 590 XTW プロセスサーモスタットを操作できます。外部回路の動的温度制御のために設計され、冷却、先進的な制御、および複数のインターフェースを統合しています。産業用途に適合します。
主な機能
作動範囲
冷却能力（抜粋）
200 °C | ポンプ段 8 | 伝熱油 | 50 Hz: 4.5 kW | 60 Hz: 4.5 kW
100 °C | ポンプ段 8 | 伝熱油 | 50 Hz: 4.5 kW | 60 Hz: 4.5 kW
20 °C | ポンプ段 8 | エタノール | 50 Hz: 4.5 kW | 60 Hz: 4.5 kW
10 °C | ポンプ段 8 | エタノール | 50 Hz: 4.45 kW | 60 Hz: 4.45 kW
0 °C | ポンプ段 8 | エタノール | 50 Hz: 4.4 kW | 60 Hz: 4.4 kW
-20 °C | ポンプ段 4 | エタノール | 50 Hz: 4.6 kW | 60 Hz: 4.6 kW
-60 °C | ポンプ段 4 | エタノール | 50 Hz: 2.7 kW | 60 Hz: 2.7 kW
-90 °C | ポンプ段 2 | エタノール | 50 Hz: 0.2 kW | 60 Hz: 0.2 kW
技術仕様
ユニットのカラーTFTディスプレイまたはオプションの直感的なタッチ操作ユニットで、Integral IN 590 XTW プロセスサーモスタットを操作できます。外部回路の動的温度制御のために設計され、冷却、先進的な制御、および複数のインターフェースを統合しています。産業用途に適合します。
主な機能
- 外部回路の動的温度制御のための内蔵冷却システムを備えたプロセスサーモスタット
- 明確なテキストメニュー表示、選択可能言語：DE、EN、FR、ES、IT、RU
- 内部および外部制御用のPID動作を備えた完全電子式連続制御器
- 8段階選択可能、または送り側圧力制御が可能なLAUDA Variopump（加圧ポンプ）
- フローティング接点による遠隔故障信号
- PC、タブレット、スマートフォンからのブラウザ操作用の組込みウェブサーバー；認証と暗号化による安全なデータ転送
- 非常に小さい内部容積と大きな非サーモスタット式膨張タンク（コールドフルイド層システム）
- 凝縮器冷却：水
- 実測値と設定値を同時表示し、温度プロファイルをグラフィック表示するカラーTFTディスプレイ
- カーソルおよびソフトキーによる簡単入力；過温保護用の追加Tmaxキー
- 制御パラメータ決定のための自己適応機能
- 標準でUSBおよびEthernetインターフェース搭載；USBへのデータエクスポート対応
- 最大2つの追加インターフェースモジュール（RS232/485、Profibus、アナログ、接点、EtherCAT）へのアップグレードオプション
- ポンプ圧力のデジタル表示
- コンプレッサーのオンオフ制御を含む省エネ型デジタル冷却管理SmartCool
- フルオロカーボン規制（EU）573/2024に準拠した従来型冷媒（HFC）を使用
- 蓄積された物性データを用いた熱媒管理
- システム診断用SelfCheckアシスタント
- 電源に過負荷をかけずに使用可能な最大熱量を利用するPowerAdaptシステム
- 外部Pt100接続ポート内蔵、追加の外部Pt100はインターフェースモジュール経由で実装可能
- 150の温度/時間セグメントを持つプログラマー（5プログラムに分割可能）
- 内蔵かつ調整可能なバイパス
- 可燃性・非可燃性液体での使用を想定した低液位保護および調整可能な過温度保護と音響アラーム
作動範囲
- 最小作動温度：-90 °C
- 最大作動温度：220 °C
- 温度安定性：0.05 ± K
冷却能力（抜粋）
200 °C | ポンプ段 8 | 伝熱油 | 50 Hz: 4.5 kW | 60 Hz: 4.5 kW
100 °C | ポンプ段 8 | 伝熱油 | 50 Hz: 4.5 kW | 60 Hz: 4.5 kW
20 °C | ポンプ段 8 | エタノール | 50 Hz: 4.5 kW | 60 Hz: 4.5 kW
10 °C | ポンプ段 8 | エタノール | 50 Hz: 4.45 kW | 60 Hz: 4.45 kW
0 °C | ポンプ段 8 | エタノール | 50 Hz: 4.4 kW | 60 Hz: 4.4 kW
-20 °C | ポンプ段 4 | エタノール | 50 Hz: 4.6 kW | 60 Hz: 4.6 kW
-60 °C | ポンプ段 4 | エタノール | 50 Hz: 2.7 kW | 60 Hz: 2.7 kW
-90 °C | ポンプ段 2 | エタノール | 50 Hz: 0.2 kW | 60 Hz: 0.2 kW
技術仕様
- 作動温度範囲：-90 ... 220 °C
- 周囲温度範囲：5 ... 40 °C
- 温度安定性：0.05 ± K
- 最大加熱出力：8 kW
- 最大消費電力：11 kW
- 電流：16 A
- 最大吐出圧力：3.1 bar
- ポンプ最大吐出流量（圧力）：65 L/min
- 入口/出口接続ねじ（外側）：M30 x 1,5
- 入口/出口ホースサイズ：3/4"
- 最小充填量：8 L
- 最大充填量：28.6 L
- 水冷接続ねじ（外側）：3/4"
- 推奨冷却水温度：15 °C
- 冷却水温度最大：30 °C
- 冷却水流量：15.8 L/min
- 冷却水圧差最小：0.8 bar
- 冷却水最大圧力：10 bar
- 寸法（WxDxH）：760 x 650 x 1605 mm
- 重量：279 kg
- 騒音レベル：64 dB(A)
- 電源：400 V; 3/PE; 50 Hz & 460 V; 3/PE; 60 Hz
- 電源プラグ：IEC 60309、5極、CEE、赤、16 A の電源コード
