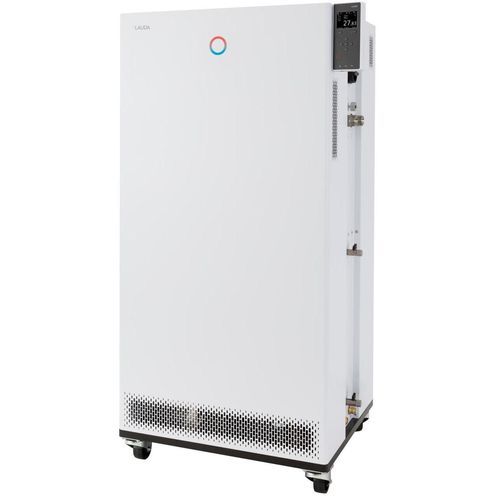

TFTグラフィックディスプレイ温度調節器 Integral IN 1850 XTW

タッチパネル付きPID水

製品概要
Integral IN 1850 XTW プロセスサーモスタットは、本体のカラーTFTディスプレイまたはオプションの直感的なタッチ操作ユニットで操作します。冷却機能と高度なポンプシステムを統合し、外部回路の動的な温度制御を実現します。

主な機能

• 外部回路の動的温度制御用に冷却システムを内蔵したプロセスサーモスタット
• 熱媒体の物性データを保存した温調媒体管理機能
• 警報および自動遮断機能を備えたATEX認証ガス警報センサと上位安全システム用の外部状態インターフェース
• 制御パラメータを決定するSelf-adapt機能
• 8段階の出力選択または吐出圧制御が可能なLAUDA Variopump（加圧ポンプ）
• フローティング接点による遠隔故障表示
• 150区分の温度/時間プログラム（5プログラムに分割可能）、温度ランプに最適化
• PC、タブレット、スマートフォン向けのブラウザ操作を可能にする統合Webサーバ；認証と暗号化による安全なデータ転送
• 実測値と設定値を同時表示し温度プロファイルをグラフ表示するカラーTFT
• カーソルとソフトキーでの入力；過熱保護用の専用Tmaxキー
• 黒い非常停止ボタンと遠隔開放用接点によるクイックストップ機能
• 電源に応じて最大使用可能な加熱量を利用するPowerAdaptシステム
• 標準でUSBおよびEthernetインターフェース装備；RS232/485、Profibus、アナログ、接点またはEtherCATモジュールなど最大2つの追加インターフェースを選択可能
• ポンプ圧のデジタル表示
• 凝縮器冷却：水冷
• テキスト表示の明確なメニュー操作；選択言語6種：DE, EN, FR, ES, IT, RU
• システム診断用SelfCheckアシスタント
• 内部および外部制御用のPID動作を持つフル電子連続制御器
• 可燃性および不燃性液体での使用に対応する低レベル検出および音声アラーム付き可変過温度保護
• 外部Pt100用ポート内蔵；インターフェースモジュール経由で第2の外部Pt100接続可能
• 調整可能な内蔵バイパス
• 極めて小さい内部容量と大きな非サーモスタット拡張容器（冷流体層方式）
• 天然冷媒に対応

作業範囲

• 最小動作温度：-50 °C
• 最大動作温度：220 °C
• 温度安定性：0.05 ± K

冷却能力（ポンプ段および媒体） — 表
温度 | ポンプ段 | 温調媒体 | 冷却能力 50 Hz | 冷却能力 60 Hz
200 °C | 8 | 伝熱油 | 20 kW | 20 kW
100 °C | 8 | 伝熱油 | 20 kW | 20 kW
20 °C | 8 | エタノール | 20 kW | 20 kW
10 °C | 8 | エタノール | 17.8 kW | 20 kW
0 °C | 8 | エタノール | 13.2 kW | 15.5 kW
-10 °C | 8 | エタノール | 9.4 kW | 10.8 kW
-20 °C | 4 | エタノール | 6.8 kW | 7.8 kW
-30 °C | 4 | エタノール | 4.2 kW | 5.4 kW
-40 °C | 4 | エタノール | 2.2 kW | 2.7 kW
-50 °C | 2 | エタノール | 1.35 kW | 1.6 kW


データシート
Integral IN 1850 XTW のデータシートが利用可能です（製品ページにて参照）。

技術仕様

• 動作温度範囲：-50 ... 220 °C
• 周囲温度範囲：5 ... 40 °C
• 温度安定性：0.05 ± K
• 最大加熱出力：16 kW
• 最大消費電力：18 kW
• 電流消費：25 A
• 最大吐出圧：6.0 bar
• 最大ポンプ吐出量（圧力）：120 L/min
• 入口/出口接続ねじ（外側）：M38 x 1.5
• 入口/出口ホースサイズ：1"
• 最小充填量：8 L
• 最大充填量：28.6 L
• 水冷接続ねじ（外側）：3/4"
• 推奨冷却水温度：15 °C
• 冷却水温度最大値：30 °C
• 冷却水流量：24 L/min
• 冷却水最低圧力差：0.8 bar
• 冷却水最大圧力：10 bar
• 寸法（WxDxH）：760 x 650 x 1605 mm
• 重量：291 kg
• 騒音レベル：58 dB(A)
• 電源：400 V; 3/PE; 50 Hz & 460 V; 3/PE; 60 Hz
• 電源プラグ：プラグ付電源ケーブル（IEC 60309、5ピン、CEE、赤、32 A）
