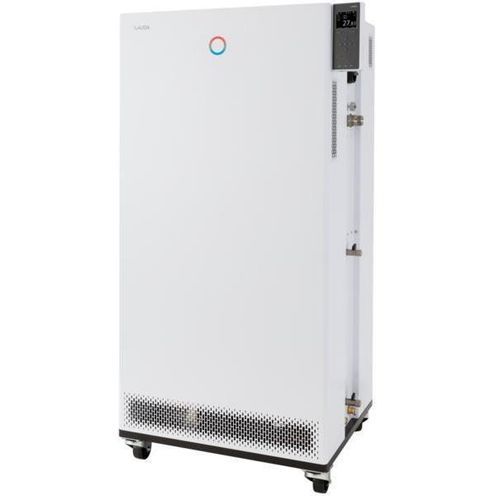

TFTグラフィックディスプレイ温度調節器 Integral IN 1590 XTW

タッチパネル付きリモートコントロール付オイル用

製品概要
本機は、筐体のカラーフルTFTディスプレイまたはオプションの直感的なタッチ操作ユニットで操作可能なIntegralプロセスサーモスタットです。内蔵冷却システムと強力なLAUDA Variopumpを組み合わせ、外部回路の動的温度制御を-90 °C〜220 °Cで実現します。

特長

• 外部回路の動的な温度管理のための冷却一体型プロセスサーモスタット
• 伝熱媒体のプロパティを記憶した媒体管理機能
• 内部／外部制御用の完全電子式連続PID制御器
• 低液位保護および調整可能な過温度保護（可燃性・不燃性液体対応）と音響アラーム
• 外部Pt100用ポート内蔵、インターフェースモジュールで2個目の外部Pt100対応可能
• 調整可能なバイパス内蔵
• 非常に小さい内部容積と大きな非温調膨張容器（冷液層方式）
• 凝縮器冷却方式：水冷
• 実測値と設定値を同時表示するカラTFTと温度プロファイルのグラフィック表示
• カーソルとソフトキーによる簡単入力、過温度用の専用Tmaxキー
• 制御パラメータ自動適応（Self-adapt）機能
• LAUDA Variopump（加圧ポンプ）、8段階の出力選択または吐出圧力制御
• フローティングコンタクトによるリモート故障表示
• 150セグメント（温度/時間）を持ち、最大5プログラムに分割可能なプログラマー
• ブラウザ操作可能な統合Webサーバー（PC/タブレット/スマートフォン）、認証と暗号化による安全な通信
• EU規則（EU）573/2024に準拠した従来型冷媒（HFC）を使用
• メニューは明確表示、選択可能言語：DE, EN, FR, ES, IT, RU
• システム診断用のSelfCheckアシスタント
• 電源容量に応じて最大利用可能な加熱量を最適化するPowerAdaptシステム
• 標準でUSBおよびEthernetインターフェース搭載、USBによるデータエクスポート
• 最大2つの追加インターフェース（RS232/485、Profibus、アナログ、接点、EtherCATモジュール）を追加可能
• ポンプ圧力のデジタル表示
• コンプレッサーのオン/オフ制御を含む省エネ型デジタル冷却管理のSmartCoolシステム

使用範囲

• 最小使用温度：-90 °C
• 最大使用温度：220 °C
• 温度安定度：0.05 ± K

冷却能力（抜粋）
温度 | ポンプレベル | 調温媒体 | 冷却能力 50 Hz | 冷却能力 60 Hz
200 °C | 8 | 伝熱油 | 18.5 kW | 18.5 kW
100 °C | 8 | 伝熱油 | 18.5 kW | 18.5 kW
20 °C | 8 | エタノール | 18.5 kW | 18.5 kW
10 °C | 8 | エタノール | 15 kW | 16 kW
0 °C | 8 | エタノール | 11.5 kW | 12.2 kW
-10 °C | 8 | エタノール | 8.7 kW | 9 kW
-20 °C | 4 | エタノール | 8.5 kW | 9 kW
-30 °C | 4 | エタノール | 8.5 kW | 9 kW
-40 °C | 4 | エタノール | 7.5 kW | 8.5 kW
-50 °C | 4 | エタノール | 6 kW | 7 kW
-60 °C | 4 | エタノール | 4 kW | 5.2 kW
-70 °C | 4 | エタノール | 2.2 kW | 3.4 kW
-80 °C | 4 | エタノール | 0.9 kW | 1.5 kW
-90 °C | 2 | エタノール | 0.35 kW | 0.5 kW

主な仕様（抜粋）

• 使用温度範囲：-90 ... 220 °C
• 周囲温度範囲：5 ... 40 °C
• 温度安定度：0.05 ± K
• 最大加熱出力：12 kW
• 最大消費電力：19 kW
• 電流消費：30 A
• 最大吐出圧力：3.1 bar
• 最大ポンプ流量（圧力）：65 L/min
• 入口/出口接続ねじ（外側）：M38 x 1,5
• 入口/出口ホースサイズ：1"
• 最小充填容量：10 L
• 最大充填容量：30.6 L
• 水冷接続ねじ（外側）：3/4"
• 推奨冷却水温度：15 °C
• 冷却水温度最大：30 °C
• 冷却水流量：26 L/min
• 冷却水最小圧力差：0.8 bar
• 冷却水最大圧力：10 bar
• 外形寸法（W×D×H）：760 x 650 x 1605 mm
• 重量：356 kg
• 騒音レベル：65 dB(A)
• 電源：400 V; 3/PE; 50 Hz & 460 V; 3/PE; 60 Hz
• 電源プラグ：電源ケーブル（IEC 60309、5ピン、CEE、赤、32 A）
