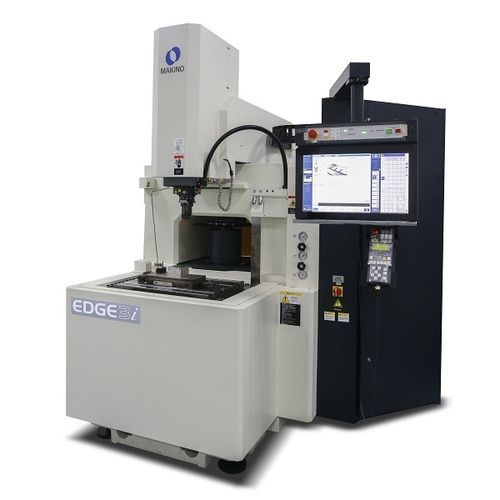

形彫放電加工装置 EDGE2i

形彫高精度精密

概要
EDGE2iは、産業用生産環境向けに設計されたシンカー放電加工（sinker EDM）機です。Makinoの発電・プロセス技術を統合し、加工の安定化、電極摩耗の低減、および均一な表面金属組織を実現します。

設計と特徴
ダイレクトリザーバをベースキャスティングに統合したコンパクト設計で、熱安定性を向上しています。標準装備にダイレクトリックチラー、位置精度を高める固定式ワークテーブル、作業性を高める4面プログラム昇降タンクを備えます。火炎センサーと消火システムを標準装備し、無人運転にも対応する安全設計です。ATC（自動工具交換装置）はX/Y軸下に組み込まれ、無人稼働時間を延長します。

制御と操作
EDGE2iは24インチHDタッチスクリーンを備えたHyper-i Controlを採用し、LED表示と非常停止を備えた高機能ハンドボックスを備えます。統合サポートコンテンツやステップバイステップのProjectチュートリアル機能により、プログラミング、セットアップ、診断が容易で、あらゆるスキルレベルのオペレータを支援します。

主要技術

• SuperSpark4 ジェネレータ
• IES（Intelligent Expert System）
• SuperSurface と SuperEdge ジェネレータ技術
• インテリジェント適応型パワーおよびジャンプ制御
• ベースキャスティング内蔵のダイレクトリザーバ（熱安定性向上）
• 標準ダイレクトリックチラー
• 固定式ワークテーブル構造
• 4面プログラム昇降タンク
• X/Y軸下に統合されたATCによる無人運転延長
• 統合火炎センサーおよび消火システム

仕様（メートル法）
テーブル：500 x 350 mm；X：300 mm Y：250 mm Z：250 mm
早送り速度：5,000 mm/min
ワーク最大重量：500 kg
ATC容量：4、8、16
タンク寸法：650 x 450 x 300 mm
ドロップタンク：あり
最大電極重量：50 kg
最大供給電流：40A（80A オプション）

仕様（インチ表記）
テーブル：19.7" x 13.8"；X：11.8" Y：9.8" Z：9.8"
早送り速度：197 ipm
ワーク最大重量：1,100 lbs
ATC容量：4、8、16
タンク寸法：25.6" x 17.7" x 11.8"
ドロップタンク：あり
最大電極重量：110 lbs
最大供給電流：40A（80A オプション）

仕様サマリ

• 型式：EDGE2i
• 機械種類：シンカー放電加工機（Sinker EDM）
• テーブル（メートル法）：500 x 350 mm
• ストローク（メートル法）：X 300 mm、Y 250 mm、Z 250 mm
• 早送り：5,000 mm/min（197 ipm）
• ワーク最大重量：500 kg（1,100 lbs）
• ATC容量オプション：4、8、16
• タンク寸法（メートル法）：650 x 450 x 300 mm（25.6" x 17.7" x 11.8"）
• ドロップタンク：あり
• 最大電極重量：50 kg（110 lbs）
• 最大供給電流：40A 標準（80A オプション）
• 標準装備：ベースキャスティング内蔵ダイレクトリザーバ、ダイレクトリックチラー、固定式ワークテーブル、4面プログラム昇降タンク、統合ATC、火炎センサー、消火システム
• 制御：24" HDタッチスクリーン搭載 Hyper-i Control、ハンドボックス；Project チュートリアルモードおよび統合サポートコンテンツ
• ジェネレータ＆プロセス技術：SuperSpark4、IES、SuperSurface、SuperEdge
